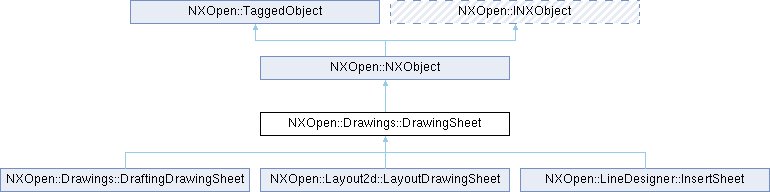

类 NXOpen::Drawings::DrawingSheet 继承关系图:

Public 类型
enum	ProjectionAngleType { ProjectionAngleTypeFirstAngle = 1 , ProjectionAngleTypeThirdAngle }
enum	StandardSheetSize { StandardSheetSizeA , StandardSheetSizeB , StandardSheetSizeC , StandardSheetSizeD , StandardSheetSizeE , StandardSheetSizeF , StandardSheetSizeH , StandardSheetSizeJ , StandardSheetSizeA0 , StandardSheetSizeA1 , StandardSheetSizeA2 , StandardSheetSizeA3 , StandardSheetSizeA4 }
enum	Unit { UnitInches = 1 , UnitMillimeters }
Public 类型继承自 NXOpen::NXObject
enum	AttributeType { AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger , AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference , AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
void	ActivateForSketching ()
NXOpen::Drawings::BordersAndZones *	BordersAndZones ()
std::vector< NXOpen::Sketch * >	GetDraftingSketches ()
std::vector< NXOpen::Drawings::DraftingView * >	GetDraftingViews ()
void	GetScale (double numerator, double denominator)
NXString	GetSheetZoneReference (NXOpen::Drawings::DraftingView *viewTag)
NXString	GetZoneReference (NXOpen::Drawings::DraftingView *viewTag)
double	Height ()
bool	IsActiveForSketching ()
bool	IsOutOfDate ()
double	Length ()
void	Open ()
NXOpen::Drawings::DrawingSheet::ProjectionAngleType	ProjectionAngle ()
void	ResetActiveForSketching ()
void	SetBordersAndZones (NXOpen::Drawings::BordersAndZones *bodersAndZones)
void	SetParameters (double height, double length, double numerator, double denominator, NXOpen::Drawings::DrawingSheet::Unit units, NXOpen::Drawings::DrawingSheet::ProjectionAngleType projectionAngle, std::vector< NXOpen::Drawings::DraftingView * > &associatedViews)
NXOpen::Drawings::SheetDraftingViewCollection *	SheetDraftingViews ()
NXOpen::Drawings::SheetSectionLineCollection *	SheetSectionLines ()
NXOpen::Drawings::DrawingSheet::Unit	Units ()
NXOpen::View *	View ()
Public 成员函数继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator iterator, NXOpen::NXObject::AttributeInformation info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char title, const char value)
void	SetAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char attributeTitle, const char attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。创建于NX12.0.0。许可要求：无
void	SetReferenceAttribute (const char title, const char value)
void	SetReferenceAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char title, const char value)
void	SetTimeAttribute (const char title, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char title, int index, const char value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_DrawingSheetBuilder

额外继承的成员函数
Public 属性继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

图纸页

表示一个工程图图纸。当您使用KF中的添加子规则创建图纸且使用use_template选项时，之后需要将该选项设置为custom_size或standard_size。您还需要设置比例、单位、投影角度、高度和长度参数，因为使用模板创建图纸时这些参数不是必需的。
要创建或编辑此类的实例，请使用 NXOpen::Drawings::DrawingSheetBuilder

创建于 NX3.0.0。

成员枚举类型说明

◆ ProjectionAngleType

enum NXOpen::Drawings::DrawingSheet::ProjectionAngleType

指定工程图图纸的投影角度。所有投影视图和剖视图都将遵循该投影角度。但是导入的模型视图不受投影角度影响。

枚举值
ProjectionAngleTypeFirstAngle	第一角
ProjectionAngleTypeThirdAngle	第三角

◆ StandardSheetSize

enum NXOpen::Drawings::DrawingSheet::StandardSheetSize

标准工程图尺寸

枚举值
StandardSheetSizeA	8.5 x 11 英寸
StandardSheetSizeB	11 X 17 英寸
StandardSheetSizeC	17 X 22 英寸
StandardSheetSizeD	22 X 34 英寸
StandardSheetSizeE	34 X 44 英寸
StandardSheetSizeF	28 X 40 英寸
StandardSheetSizeH	28 X 44 英寸
StandardSheetSizeJ	34 X 55 英寸
StandardSheetSizeA0	841 x 1189 毫米
StandardSheetSizeA1	594 X 841 毫米
StandardSheetSizeA2	420 X 594 毫米
StandardSheetSizeA3	297 X 420 毫米
StandardSheetSizeA4	210 X 297 毫米

◆ Unit

enum NXOpen::Drawings::DrawingSheet::Unit

指定工程图图纸的单位。

枚举值
UnitInches	英寸
UnitMillimeters	毫米

成员函数说明

◆ ActivateForSketching()

void NXOpen::Drawings::DrawingSheet::ActivateForSketching ( )

将此工程图纸的视图设置为活动草图视图。注意：只能为活动工程图纸激活其视图作为草图视图。
创建于 NX6.0.0。

许可证要求：drafting ("DRAFTING")

◆ BordersAndZones()

NXOpen::Drawings::BordersAndZones * NXOpen::Drawings::DrawingSheet::BordersAndZones ( )

返回边框和区域对象（如果存在）
创建于 NX8.0.0。

许可证要求：drafting ("DRAFTING")

◆ GetDraftingSketches()

std::vector< NXOpen::Sketch * > NXOpen::Drawings::DrawingSheet::GetDraftingSketches ( )

返回图纸上所有的工程图NXOpen::Sketch 。

返回: 创建于 NX1926.0.0。

许可证要求：无

◆ GetDraftingViews()

std::vector< NXOpen::Drawings::DraftingView * > NXOpen::Drawings::DrawingSheet::GetDraftingViews ( )

返回图纸上的 NXOpen::Drawings::DraftingView s。

返回: 创建于 NX3.0.0。

许可证要求：无

◆ GetScale()

void NXOpen::Drawings::DrawingSheet::GetScale	(	double *	numerator,
		double *	denominator )

返回工程图纸的比例。由表达式定义比例的视图不会受此方法修改。
创建于 NX3.0.0。

许可证要求：无

参数

numerator	分子
denominator	分母

◆ GetSheetZoneReference()

NXString NXOpen::Drawings::DrawingSheet::GetSheetZoneReference ( NXOpen::Drawings::DraftingView * viewTag )

返回视图的图纸和区域位置或引用（如果已定义图纸区域）。
创建于 NX8.0.0。

许可证要求：drafting ("DRAFTING")

参数

viewTag 视图标识

◆ GetZoneReference()

NXString NXOpen::Drawings::DrawingSheet::GetZoneReference ( NXOpen::Drawings::DraftingView * viewTag )

若图纸已定义区域，则返回视图的区域位置或参考。
创建于 NX8.0.0。

许可证要求：drafting ("DRAFTING")

参数

viewTag 视图标签

◆ Height()

double NXOpen::Drawings::DrawingSheet::Height ( )

返回工程图纸的高度。
创建于 NX3.0.0。

许可证要求：无

◆ IsActiveForSketching()

bool NXOpen::Drawings::DrawingSheet::IsActiveForSketching ( )

返回此工程图纸的视图是否为活动草图视图。
创建于 NX6.0.0。

许可证要求：drafting ("DRAFTING")

◆ IsOutOfDate()

bool NXOpen::Drawings::DrawingSheet::IsOutOfDate ( )

返回此 NXOpen::Drawings::DrawingSheet 是否过时的状态。
创建于 NX3.0.0。

许可证要求：无

◆ Length()

double NXOpen::Drawings::DrawingSheet::Length ( )

返回工程图纸的长度。
创建于 NX3.0.0。

许可证要求：无

◆ Open()

void NXOpen::Drawings::DrawingSheet::Open ( )

显示并激活工程图纸以便其可被编辑。
创建于 NX3.0.0。

许可证要求：无

◆ ProjectionAngle()

NXOpen::Drawings::DrawingSheet::ProjectionAngleType NXOpen::Drawings::DrawingSheet::ProjectionAngle ( )

返回工程图纸的投影角度。
创建于 NX3.0.0。

许可证要求：无

◆ ResetActiveForSketching()

void NXOpen::Drawings::DrawingSheet::ResetActiveForSketching ( )

重置给定工程图中用于草图绘制的活动视图。
创建于 NX12.0.0。

许可证要求：drafting ("DRAFTING")

◆ SetBordersAndZones()

void NXOpen::Drawings::DrawingSheet::SetBordersAndZones ( NXOpen::Drawings::BordersAndZones * bodersAndZones )

设置边框和区域对象（如果存在）
创建于 NX8.0.0。

许可证要求：drafting ("DRAFTING")

参数

bodersAndZones 边框和区域

◆ SetParameters()

void NXOpen::Drawings::DrawingSheet::SetParameters	(	double	height,
		double	length,
		double	numerator,
		double	denominator,
		NXOpen::Drawings::DrawingSheet::Unit	units,
		NXOpen::Drawings::DrawingSheet::ProjectionAngleType	projectionAngle,
		std::vector< NXOpen::Drawings::DraftingView * > &	associatedViews )

设置工程图纸的参数。由表达式定义比例的 NXOpen::Drawings::DraftingView s 不会受此方法修改。目前此方法仅适用于已打开的工程图。
创建于 NX3.0.0。

许可证要求：drafting ("DRAFTING")

参数

height	高度
length	长度
numerator	分子
denominator	分母
units	单位
projectionAngle	投影角度
associatedViews	因比例由表达式定义而未被修改的工程视图列表

◆ SheetDraftingViews()

NXOpen::Drawings::SheetDraftingViewCollection * NXOpen::Drawings::DrawingSheet::SheetDraftingViews ( )

返回属于此工程图纸的 SheetDraftingViewCollection 实例
创建于 NX5.0.0。

◆ SheetSectionLines()

NXOpen::Drawings::SheetSectionLineCollection * NXOpen::Drawings::DrawingSheet::SheetSectionLines ( )

返回属于此工程图纸的 SheetSectionLineCollection 实例
创建于 NX6.0.0。

◆ Units()

NXOpen::Drawings::DrawingSheet::Unit NXOpen::Drawings::DrawingSheet::Units ( )

返回工程图纸的单位。若要更改工程图纸的单位，请使用 NXOpen::Drawings::DrawingSheet::SetParameters
创建于 NX3.0.0。

许可证要求：无

◆ View()

NXOpen::View * NXOpen::Drawings::DrawingSheet::View ( )

返回表示此工程图纸的 NXOpen::View 。
创建于 NX3.0.0。

许可证要求：无

Public 类型

Public 成员函数

友元

额外继承的成员函数

详细描述

成员枚举类型说明

◆ ProjectionAngleType

◆ StandardSheetSize

◆ Unit

成员函数说明

◆ ActivateForSketching()

◆ BordersAndZones()

◆ GetDraftingSketches()

◆ GetDraftingViews()

◆ GetScale()

◆ GetSheetZoneReference()

◆ GetZoneReference()

◆ Height()

◆ IsActiveForSketching()

◆ IsOutOfDate()

◆ Length()

◆ Open()

◆ ProjectionAngle()

◆ ResetActiveForSketching()

◆ SetBordersAndZones()

◆ SetParameters()

◆ SheetDraftingViews()

◆ SheetSectionLines()

◆ Units()

◆ View()
