NXOpen::CAE::Result类 参考

结果数据类 更多...

#include <CAE_Result.hxx>

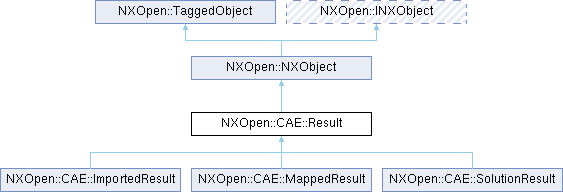

类 NXOpen::CAE::Result 继承关系图:

类
struct	Averaging
struct	ElementValue
struct	ResultBasicUnit
struct	ResultSection
struct	Type
struct	VelocityParameters

Public 类型
enum	BeamEnd { BeamEndNone = -1 , BeamEndFore , BeamEndAft }
enum	BeamSection {   BeamSectionNotApplicable , BeamSectionStressRecoveryPointC , BeamSectionStressRecoveryPointD , BeamSectionStressRecoveryPointE ,   BeamSectionStressRecoveryPointF , BeamSectionMinimum , BeamSectionMaximum }
enum	Complex {   ComplexReal , ComplexImaginary , ComplexAmplitude , ComplexSignedAmplitude ,   ComplexPhaseAngle }
enum	Component {   ComponentScalar , ComponentX , ComponentY , ComponentZ ,   ComponentMagnitude , ComponentXx , ComponentYy , ComponentZz ,   ComponentXy , ComponentYz , ComponentZx , ComponentDeterminant ,   ComponentMean , ComponentMaximumShear , ComponentMinimumPrincipal , ComponentMiddlePrincipal ,   ComponentMaximumPrincipal , ComponentOctahedral , ComponentVonMises , ComponentMembraneXX ,   ComponentMembraneYY , ComponentMembraneXY , ComponentBendingXX , ComponentBendingYY ,   ComponentBendingXY , ComponentShearXZ , ComponentShearYZ , ComponentAxial ,   ComponentBendingS , ComponentBendingT , ComponentTorsion , ComponentShearS ,   ComponentShearT , ComponentSpringDashpotForce , ComponentSpringDashpotForceX , ComponentSpringDashpotForceY ,   ComponentSpringDashpotForceZ , ComponentSpringDashpotMomentX , ComponentSpringDashpotMomentY , ComponentSpringDashpotMomentZ ,   ComponentScalar1 , ComponentScalar2 , ComponentScalar3 , ComponentScalar4 ,   ComponentScalar5 , ComponentScalar6 , ComponentScalar7 , ComponentScalar8 ,   ComponentScalar9 , ComponentScalar10 , ComponentScalar11 , ComponentScalar12 ,   ComponentWorstPrincipal , ComponentVectorResultantXY , ComponentVectorResultantYZ , ComponentVectorResultantXZ ,   ComponentMinimumPrincipal2D , ComponentMaximumPrincipal2D , ComponentMaximumShear2D }
enum	ComputationType {   ComputationTypeNone , ComputationTypeAverage , ComputationTypeSum , ComputationTypeMinimum ,   ComputationTypeMaximum , ComputationTypeAbsoluteMinimum , ComputationTypeAbsoluteMaximum , ComputationTypeArithmaticMean ,   ComputationTypeDiscontinuity , ComputationTypeSignedAbsoluteMinimum , ComputationTypeSignedAbsoluteMaximum }
enum	CoordinateSystem {   CoordinateSystemAbsoluteRectangular , CoordinateSystemAbsoluteCylindrical , CoordinateSystemAbsoluteSpherical , CoordinateSystemWorkRectangular ,   CoordinateSystemWorkCylindrical , CoordinateSystemWorkSpherical , CoordinateSystemLocal , CoordinateSystemMaterial ,   CoordinateSystemSelectRectangular , CoordinateSystemSelectCylindrical , CoordinateSystemSelectSpherical }
enum	CoordinateSystemSource { CoordinateSystemSourceNone , CoordinateSystemSourceModel , CoordinateSystemSourceResult }
enum	DataType {   DataTypeScalar , DataTypeVector , DataTypeSixVector , DataTypeTensor ,   DataTypeElementResultantShell , DataTypeElementResultantBeam , DataTypeElementResultantSpringDashpot , DataTypeSixScalars ,   DataTypeThreeScalars , DataTypeMultiScalar }
enum	DbScale { DbScaleDb10 , DbScaleDb20 }
enum	DeformationScale { DeformationScaleModel , DeformationScaleAbsolute }
enum	DiscontinuityMethod { DiscontinuityMethodRelative , DiscontinuityMethodWeighted , DiscontinuityMethodLocal , DiscontinuityMethodLocallyBalanced }
enum	ElementValueCriterion {   ElementValueCriterionAverage , ElementValueCriterionCentroid , ElementValueCriterionMaximum , ElementValueCriterionMinimum ,   ElementValueCriterionAbsoluteMaximum , ElementValueCriterionAbsoluteMinimum , ElementValueCriterionSignedAbsoluteMaximum , ElementValueCriterionSignedAbsoluteMinimum }
enum	Filetype {   FiletypeNastran , FiletypeIdeas , FiletypeBud , FiletypeVki ,   FiletypeAbaqus , FiletypeAnsys , FiletypeMapped , FiletypeAfu ,   FiletypeRs2 , FiletypeAbaqusOdb , FiletypeLsdynaState , FiletypePermasPost ,   FiletypeSamcefDes , FiletypeNastranXdb , FiletypeSysnoiseDb , FiletypeLmsMotionFlexible ,   FiletypeScH5 , FiletypeScd5 , FiletypeMappedOnModel }
enum	GroupContainer {   GroupContainerZeroDimensional , GroupContainerOneDimensional , GroupContainerTwoDimensional , GroupContainerThreeDimensional ,   GroupContainerConnector , GroupContainerOther }
enum	InitialDeformationSelection { InitialDeformationSelectionNone , InitialDeformationSelectionDefault , InitialDeformationSelectionUserDefined }
enum	LoadcaseValueType {   LoadcaseValueTypeUnknown = -1 , LoadcaseValueTypeFrequency , LoadcaseValueTypeLoadFactor , LoadcaseValueTypeNodeDOF ,   LoadcaseValueTypeLoadCase , LoadcaseValueTypeTime }
enum	Location {   LocationNodal , LocationElement , LocationElementNodal , LocationElementFace ,   LocationElementEdge , LocationElementFaceNode , LocationElementEdgeNode }
enum	PlyLocation { PlyLocationMiddle = 1 , PlyLocationTop , PlyLocationBottom = 4 }
enum	Quantity {   QuantityDisplacement , QuantityRotation , QuantityTranslationalDeformation , QuantityRotationalDeformation ,   QuantityContactDisplacement , QuantityVelocity , QuantityAngularVelocity , QuantityAcceleration ,   QuantityAngularAcceleration , QuantityVonMisesStress , QuantityVonMisesStrain , QuantityStress ,   QuantityStrain , QuantityStrainEnergy , QuantityStrainEnergyDensity , QuantityStrainEnergyError ,   QuantityEquivalentPlasticStrain , QuantityEquivalentCreepStrain , QuantityKineticEnergy , QuantityKineticEnergyDensity ,   QuantityKineticEnergyPercent , QuantityThickness , QuantityTemperature , QuantityTemperatureGradient ,   QuantityHeatFlux , QuantityThermalEnergy , QuantityHeatFlow , QuantityAppliedForce ,   QuantityAppliedMoment , QuantityReactionForce , QuantityReactionMoment , QuantityReactionForceMPC ,   QuantityReactionMomentMPC , QuantityContactTraction , QuantityContactForce , QuantityElementForce ,   QuantityElementMoment , QuantityContactPressure , QuantityFatigueLife , QuantityFatigueDamage ,   QuantityFatigueSafetyFactor , QuantityStrengthSafetyFactor , QuantityElementError , QuantityElementResultants ,   QuantityElementStrainResultants , QuantityMaximumTemperature , QuantityMinimumTemperature , QuantityTimeAtMaximumTemperature ,   QuantityTimeAtMinimumTemperature , QuantityConductiveFlux , QuantityTotalHeatLoad , QuantityTotalHeatFlux ,   QuantityHeatResidual , QuantityConvectionCoefficient , QuantityViewFactorsSum , QuantityAdjustedVelocity ,   QuantityPressureOnPositiveSide , QuantityPressureOnNegativeSide , QuantityStaticPressure , QuantityTotalPressure ,   QuantityTurbulenceEnergy , QuantityTurbulenceDissipation , QuantityFluidDensity , QuantityShearStressOnPositiveSide ,   QuantityShearStressOnNegativeSide , QuantityRoughnessOnPositiveSide , QuantityRoughnessOnNegativeSide , QuantityYPlusOnPositiveSide ,   QuantityYPlusOnNegativeSide , QuantityMassFlux , QuantityFluidTemperature , QuantityConvectiveFlux ,   QuantityLocalConvectionCoefficient , QuantityBulkConvectionCoefficient , QuantityPressure , QuantityVelocityComponent ,   QuantityMassFlow , QuantityElementHeatLoad , QuantitySafetyFactor , QuantityShellResultants ,   QuantityBeamResultants , QuantitySpringDashpotResultant , QuantityShellStrainResultants , QuantityBeamStrainResultants ,   QuantitySpringDashpotStrainResultant , QuantityPlyFailureIndex , QuantityBondFailureIndex , QuantityPlyStress ,   QuantityPlyStrain , QuantityBondSafetyMargin , QuantityPlySafetyMargin , QuantityTorsionStress ,   QuantityGridPointForce , QuantityGridPointMoment , QuantityRadiativeSourceHeatFlux , QuantityRadiance ,   QuantityApparentTemperature , QuantityFluence , QuantityRCProduct , QuantityVoltage ,   QuantityPowerDensity , QuantityRelativeVelocity , QuantityWaterCumulation , QuantityTurbulentSpecificDissipation ,   QuantityRadiativeHeatFlux , QuantityCollimatedHeatFlux , QuantityDiffuseHeatFlux , QuantityInfraredHeatFlux ,   QuantityViewFactor , QuantityUnknown , QuantityMappedTemperature , QuantityMappedTemperatureGradient ,   QuantityRadiativeAbsorbedHeatFlux , QuantityRadiativeIncidentHeatFlux , QuantityRadiativeReflectedHeatFlux , QuantityRadiativeTransmittedHeatFlux ,   QuantityCollimatedAbsorbedHeatFlux , QuantityCollimatedIncidentHeatFlux , QuantityCollimatedReflectedHeatFlux , QuantityCollimatedTransmittedHeatFlux ,   QuantityDiffuseAbsorbedHeatFlux , QuantityDiffuseIncidentHeatFlux , QuantityDiffuseReflectedHeatFlux , QuantityDiffuseTransmittedHeatFlux ,   QuantityInfraredAbsorbedHeatFlux , QuantityInfraredIncidentHeatFlux , QuantityInfraredReflectedHeatFlux , QuantityInfraredTransmittedHeatFlux ,   QuantityAlbedoViewFactor , QuantityEarthViewFactor , QuantitySolarViewFactor , QuantitySpaceViewFactor ,   QuantityQuality , QuantityRadiationPatch , QuantityAbsorbedRadiation , QuantityIncidentRadiation ,   QuantityReflectedRadiation , QuantityTransmittedRadiation , QuantityRefractiveIndex , QuantityRefractiveIndexGradient ,   QuantityOpticalPathLength , QuantityLaserPower , QuantityPumpingPower , QuantityRadiativeFluxinSolid ,   QuantityFluidScalar , QuantityWallDistance , QuantityRelativeHumidity , QuantitySpecificHumidity ,   QuantityMachNumber , QuantityPredictedPercentDissatisfied , QuantityPercentMeanVote , QuantityVorticity ,   QuantityRelativePressure , QuantityAbsolutePressure , QuantityElementAspectRatio , QuantityElementDistortion ,   QuantityElementTaper , QuantityElementSize , QuantityElementJacobian , QuantityElementSkew ,   QuantityElementStretch , QuantityElementTwist , QuantityElementWarp , QuantityFluidMesh ,   QuantityNetRadiativeLoad , QuantityNetRadiativeFlux , QuantityRadiosityLoad , QuantityRadiosityFlux ,   QuantityIrradianceLoad , QuantityIrradianceFlux , QuantityParticleDensity , QuantityParticleMassDensity ,   QuantityAcousticPowerDensity , QuantityReynoldsNumber , QuantityBondStrengthRatio , QuantityPlyStrengthRatio ,   QuantityFailureIndex , QuantityContactInitialSeparation , QuantityContactFinalSeparation , QuantityGasketPressue ,   QuantityGasketClosure , QuantityGasketPlasticClosure , QuantityGasketStressYield , QuantityGasketStatus ,   QuantityContactPenetration , QuantityContactStatus , QuantityContactGapDistance , QuantityStressLevelCrossingRate ,   QuantityVonMisesStressLevelCrossingRate , QuantityVonMisesStrainLevelCrossingRate , QuantityDisplacementLevelCrossingRate , QuantityRotationLevelCrossingRate ,   QuantityVelocityLevelCrossingRate , QuantityAngularVelocityLevelCrossingRate , QuantityAccelerationLevelCrossingRate , QuantityAngularAccelerationLevelCrossingRate ,   QuantityElementForceLevelCrossingRate , QuantityElementMomentLevelCrossingRate , QuantityElementResultantsLevelCrossingRate , QuantityShellResultantsLevelCrossingRate ,   QuantityBeamResultantsLevelCrossingRate , QuantitySpringDashpotResultantsLevelCrossingRate , QuantityElementStrainResultantsLevelCrossingRate , QuantityShellStrainResultantsLevelCrossingRate ,   QuantityBeamStrainResultantsLevelCrossingRate , QuantitySpringDashpotStrainResultantsLevelCrossingRate , QuantityXDisplacement , QuantityYDisplacement ,   QuantityZDisplacement , QuantityLevelCrossingRateXDisplacement , QuantityLevelCrossingRateYDisplacement , QuantityLevelCrossingRateZDisplacement ,   QuantityXRotation , QuantityYRotation , QuantityZRotation , QuantityLevelCrossingRateXRotation ,   QuantityLevelCrossingRateYRotation , QuantityLevelCrossingRateZRotation , QuantityXAcceleration , QuantityYAcceleration ,   QuantityZAcceleration , QuantityLevelCrossingRateXAcceleration , QuantityLevelCrossingRateYAcceleration , QuantityLevelCrossingRateZAcceleration ,   QuantityXAngularAcceleration , QuantityYAngularAcceleration , QuantityZAngularAcceleration , QuantityLevelCrossingRateXAngularAcceleration ,   QuantityLevelCrossingRateYAngularAcceleration , QuantityLevelCrossingRateZAngularAcceleration , QuantityXXStress , QuantityYYStress ,   QuantityZZStress , QuantityXYStress , QuantityYZStress , QuantityZXStress ,   QuantityLevelCrossingRateXXStress , QuantityLevelCrossingRateYYStress , QuantityLevelCrossingRateZZStress , QuantityLevelCrossingRateXYStress ,   QuantityLevelCrossingRateYZStress , QuantityLevelCrossingRateZXStress , QuantityXElementForce , QuantityYElementForce ,   QuantityZElementForce , QuantityRXElementForce , QuantityRYElementForce , QuantityRZElementForce ,   QuantityLevelCrossingRateXElementForce , QuantityLevelCrossingRateYElementForce , QuantityLevelCrossingRateZElementForce , QuantityLevelCrossingRateRXElementForce ,   QuantityLevelCrossingRateRYElementForce , QuantityLevelCrossingRateRZElementForce , QuantityNXXShellResultant , QuantityNYYShellResultant ,   QuantityNXYShellResultant , QuantityMXXShellResultant , QuantityMYYShellResultant , QuantityMXYShellResultant ,   QuantityQXZShellResultant , QuantityQYZShellResultant , QuantityLevelCrossingRateNXXShellResultant , QuantityLevelCrossingRateNYYShellResultant ,   QuantityLevelCrossingRateNXYShellResultant , QuantityLevelCrossingRateMXXShellResultant , QuantityLevelCrossingRateMYYShellResultant , QuantityLevelCrossingRateMXYShellResultant ,   QuantityLevelCrossingRateQXZShellResultant , QuantityLevelCrossingRateQYZShellResultant , QuantityYPlus , QuantityThermalConductivity ,   QuantityThermalStrain , QuantityGapThickness , QuantityTotalForce , QuantityTotalMoment ,   QuantityTotalResidualForce , QuantityTotalResidualMoment , QuantityGridPointReactionForce , QuantityGridPointReactionMoment ,   QuantityGridPointAppliedForce , QuantityGridPointAppliedMoment , QuantityGlueForce , QuantityGluePressure ,   QuantityGlueTraction , QuantityEnthalpy , QuantityEnthalpyRate , QuantityNonlinearStress ,   QuantityNonlinearStrain , QuantityBondStress , QuantityBondStrain , QuantitySolidLaminateFailureIndex ,   QuantitySolidInterLaminarFailureIndex , QuantityExternalAppliedHeatFlow , QuantityOptimizationDisplacement , QuantityDisplacementMagnitude ,   QuantityFractionVolume , QuantityFilmThickness , QuantityTime , QuantitySurfaceEmissivity ,   QuantityRootMeanSquareDisplacement , QuantityRootMeanSquareAcceleration , QuantityRootMeanSquareStress , QuantityZeroCrossingsDisplacement ,   QuantityZeroCrossingsAcceleration , QuantityZeroCrossingsStress , QuantitySoundPressure , QuantityRootMeanSquareRotation ,   QuantityRootMeanSquareVelocity , QuantityRootMeanSquareAngularVelocity , QuantityRootMeanSquareAngularAcceleration , QuantityRootMeanSquareAppliedForce ,   QuantityRootMeanSquareAppliedMoment , QuantityRootMeanSquareVonMisesStress , QuantityZeroCrossingseRotation , QuantityZeroCrossingsVelocity ,   QuantityZeroCrossingseAngularVelocity , QuantityZeroCrossingseAngularAcceleration , QuantityZeroCrossingseAppliedForce , QuantityZeroCrossingseAppliedMoment ,   QuantityRootMeanSquareStrain , QuantityZeroCrossingsStrain , QuantityPlasticStrain , QuantityLogarithmicStrain ,   QuantityTensionSafetyFactor , QuantityCompressionSafetyFactor , QuantityRootMeanSquareElementResultant , QuantityZeroCrossingsElementResultant ,   QuantityRootMeanSquareShellResultants , QuantityRootMeanSquareBeamResultants , QuantityRootMeanSquareSpringDashpotResultant , QuantityZeroCrossingsShellResultants ,   QuantityZeroCrossingsBeamResultants , QuantityZeroCrossingsSpringDashpotResultant , QuantityXReactionForce , QuantityYReactionForce ,   QuantityZReactionForce , QuantityXReactionMoment , QuantityYReactionMoment , QuantityZReactionMoment ,   QuantityLumpedMass , QuantityDistributedMassPerLength , QuantityDistributedMassPerArea , QuantityTemperatureLoad ,   QuantityTorsionStrain , QuantityAxialStress , QuantityAxialStrain , QuantityLength ,   QuantitySurfaceAbsoptivity , QuantityTurbulentIntensity , QuantityVaporToDryAirMassRatio , QuantityTracerFluidMassFraction ,   QuantityTotalMixtureMassFractions , QuantityMass , QuantitySurfaceDensity , QuantityEmissivityValue ,   QuantityEffectiveEmissivity , QuantityVolumeFlow , QuantityCoefficientPerLength , QuantityPermeability ,   QuantityThermalConductance , QuantityThermalResistance , QuantityConductancePerLength , QuantitySeebeckCoefficient ,   QuantityElectricalResistivity , QuantityElectricalResistance , QuantityCurrent , QuantityPower ,   QuantityHeatCapacity , QuantityTemperatureDifference , QuantityMassDensity , QuantityPrincipalStress ,   QuantityRootMeanSquareTorsionStress , QuantityZeroCrossingsTorsionStress , QuantityRootMeanSquareTorsionStrain , QuantityZeroCrossingsTorsionStrain ,   QuantityRootMeanSquareAxialStress , QuantityZeroCrossingsAxialStress , QuantityRootMeanSquareAxialStrain , QuantityZeroCrossingsAxialStrain ,   QuantityRootMeanSquareReactionForceMPC , QuantityZeroCrossingsReactionForceMPC , QuantityMolecularDiffusionCoefficient , QuantityAngle ,   QuantityPressureDropToVelocityRatio , QuantityCauchyStress , QuantityEquivalentStress , QuantityPiolaKirchoffStress ,   QuantityGreenStrain , QuantityNormalContactForce , QuantityShearContactForce , QuantityBiotStress ,   QuantityBiotStrain , QuantityNaturalStrain , QuantityVolume , QuantityPlyThermalStrain ,   QuantityPlyElasticStrain , QuantityCyclicReactionForce , QuantityCyclicReactionMoment , QuantityCurrentDensity ,   QuantityTrubulentStructures , QuantityTotalGlueSlipDistance , QuantityIncrementalGlueSlipDistance , QuantityChockingGap ,   QuantityChockingGapAtElementIntegrationPoint , QuantityInitialStrain , QuantityInitialStrainAtElementIntegrationPoint , QuantityLowersurfTemperature ,   QuantityMidsurfTemperature , QuantityUppersurfTemperature , QuantityTemperatureVarRate , QuantityGlasstransTemperature ,   QuantityElectricPotential , QuantityPorosity , QuantityStrainEq , QuantityDamage ,   QuantityDamageEq , QuantitySpecificCapacitiveEnergy , QuantityGasMassFlux , QuantityRelativeDisplacement ,   QuantityHeatFluxApplied , QuantityHeatFluxEnthalpy , QuantityHeatFluxRadiativeEmitted , QuantityHeatFluxRadiativeFlame ,   QuantityHeatFluxRadiativeFlameEmitted , QuantityHeatFluxRadiativeFlameAbsorbed , QuantityTotalHeatFluxApplied , QuantityDissipatedEnergyDensity ,   QuantityDissipatedPowerDensity , QuantityDegreeConversion , QuantityAcousticPressure , QuantityAcousticIntensity ,   QuantityAcousticPower , QuantityMultiPointConstraintForce , QuantityMultiPointConstraintMoment , QuantityFluidAcousticCouplingQuality ,   QuantityFluidUncoupledAcousticCouplingQuality , QuantityStructuralAcousticCouplingQuality , QuantityStructuralUncoupledAcousticCouplingQuality , QuantityPressureCohesive ,   QuantityTactionCoheasive , QuantityPlyDamage , QuantityPlyPlasticDamage , QuantityEnergyDamage ,   QuantityStatusDamage , QuantityCohesiveNormalSeparation , QuantityCohesiveSlipDisplacement , QuantityCohesiveDamage ,   QuantitySdv , QuantitySdvElementIntegrationPoint , QuantityBoltPreload2D , QuantityBoltPreload3D ,   QuantityMaxFrequency , QuantityFreeEdges , QuantityJunctionEdges , QuantityCoupledAcousticalNodes ,   QuantityStrainMech , QuantityStructuralAcousticCouplingDistance , QuantityNormalAcousticVelocity , QuantityNormalAcousticIntensity ,   QuantitySpecificCapacitivePower , QuantityTransportHeatFlux , QuantityVolumeHeatFlux , QuantityAcousticVelocity ,   QuantityCurrentDensityArea , QuantityForceDensity , QuantityForceDensityArea , QuantityElectricFieldStrength ,   QuantityElectricFluxDensity , QuantityPlyPlasticStrain , QuantityPlyStrainPlasticEq , QuantityPlyGreenStrain ,   QuantityPlyBiotStrain , QuantityPlyNaturalStrain , QuantityCyclicWorstPrincipalStrain , QuantityCyclicWorstPrincipalStress ,   QuantityCyclicWorstPrincipalStrainAngle , QuantityCyclicWorstPrincipalStressAngle , QuantityAxisymmetricWorstPrincipalStress , QuantityAxisymmetricWorstPrincipalStrain ,   QuantityXXStrain , QuantityYYStrain , QuantityZZStrain , QuantityXYStrain ,   QuantityYZStrain , QuantityZXStrain , QuantityLevelCrossingRateStrain , QuantityLevelCrossingRateXXStrain ,   QuantityLevelCrossingRateYYStrain , QuantityLevelCrossingRateZZStrain , QuantityLevelCrossingRateXYStrain , QuantityLevelCrossingRateYZStrain ,   QuantityLevelCrossingRateZXStrain , QuantityInitialImperfection , QuantityOffsetStrain , QuantityPlyStressEquivalent ,   QuantityPlyStressNonlinear , QuantityPressureGradient , QuantityNormalizedMassDensity , QuantityPSDDisplacement ,   QuantityPSDRMSDisplacement , QuantityPSDVelocity , QuantityPSDRMSVelocity , QuantityPSDAcceleration ,   QuantityPSDRMSAcceleration , QuantityPSDStress , QuantityPSDPerPlyStress , QuantityPSDRMSStress ,   QuantityPSDStrain , QuantityPSDPerPlyStressPerStrain , QuantityPSDRMSStressPerStrain , QuantityPSDSPCForce ,   QuantityPSDRMSSPCForce , QuantityPSDElementForce , QuantityPSDRMSElementForce , QuantityPSDPressure ,   QuantityPSDRMSPressure , QuantityElementResultantPlasticStrain , QuantityElementResultantElasticStrain , QuantityElementResultantThermalStrain ,   QuantityElementResultantCreepStrain , QuantityElasticStrainVonMises , QuantityPlasticStrainVonMises , QuantityThermalStrainVonMises ,   QuantityStrainVonMisesCreep , QuantityPlasticElemResultantStrainShell , QuantityPlasticElemResultantStrainBeam , QuantityPlasticElemResultantStrainSpringDashpot ,   QuantityElasticElemResultantStrainShell , QuantityElasticElemResultantStrainBeam , QuantityElasticElemResultantStrainSpringDashpot , QuantityThermalElemResultantStrainShell ,   QuantityThermalElemResultantStrainBeam , QuantityThermalElemResultantStrainSpringDashpot , QuantityElemResultantStrainCreepShell , QuantityElemResultantStrainCreepBeam ,   QuantityElemResultantStrainCreepSpringDashpot , QuantityPlyStrainCreep , QuantityPowerSpectralDensityPressure , QuantityZeroCrossingsPressure ,   QuantityRootMeanSquarePressure , QuantityAutoCorrelationPressure , QuantityCRMSPressure , QuantityPressureAbsoluteModal ,   QuantityDisplacementAbsoluteModal , QuantityAccelerationAbsoluteModal , QuantityVelocityAbsoluteModal , QuantityNormalDistance ,   QuantityEnergyDensity , QuantityId , QuantityElemResultantCreep , QuantityElemResultantCreepShell ,   QuantityElemResultantCreepBeam , QuantityElemResultantCreepSpringDashpot , QuantityStrainEnergyPercent , QuantityPsdRotation ,   QuantityPsdAngularVelocity , QuantityPsdAngularAcceleration , QuantityPsdForceMpc , QuantityPsdPlyStrain ,   QuantityRMSStress , QuantityRMSPlyStress , QuantityRMSStressVonMises , QuantityRMSPlyStressVonMises ,   QuantityCRMSStress , QuantityCRMSPlyStress , QuantityEnergyStrain , QuantityRMSStrain ,   QuantityRMSPlyStrain , QuantityCRMSStrain , QuantityCRMSPlyStrain , QuantityEnergyDamping ,   QuantityPressureOverVolumeVelocity , QuantitySPForce , QuantityCumulativeRootMeanSquareDisplacement , QuantityCumulativeRootMeanSquareRotation ,   QuantityPSDReactionForce , QuantityRootMeanSquareReactionMomentMPC , QuantityZeroCrossingsReactionMomentMPC , QuantityRootMeanSquareReactionForce ,   QuantityZeroCrossingsReactionForce , QuantityRootMeanSquareReactionMoment , QuantityZeroCrossingsReactionMoment , QuantityRootMeanSquareElementResultantStrain ,   QuantityZeroCrossingsElementResultantStrain , QuantityRootMeanSquareShellStrainResultant , QuantityZeroCrossingsShellStrainResultant , QuantityRootMeanSquareBeamStrainResultant ,   QuantityZeroCrossingsBeamStrainResultant , QuantityRootMeanSquareSpringDashpotStrainResultant , QuantityZeroCrossingsSpringDashpotStrainResultant , QuantityElasticStrain ,   QuantityAdaptiveElementStressError , QuantityAdaptiveNodalMeshRefinementLevel , QuantityNormErrorStrainEnergy , QuantityNormErrorMaximumStrainEnergy ,   QuantityNormMaximumStrainEnergy , QuantityNormErrorMaximumStress , QuantityNormErrorStress , QuantityNormMaximumStress ,   QuantityNormStress , QuantityDynamicViscosity , QuantityNormStrainEnergy , QuantityElementIntegrationPointStress ,   QuantityElementIntegrationPointStrain , QuantityElasticStrainAtElementIntegrationPoint , QuantityThermalStrainAtElementIntegrationPoint , QuantityCreepStrain ,   QuantityCreepStrainAtElementIntegrationPoint , QuantityPlasticStrainAtElementIntegrationPoint , QuantityContactSlipIncrementalDisplacement , QuantityContactSliptotalDisplacement ,   QuantityGridPointReactionForceMPC , QuantityGridPointReactionMomentMPC , QuantityMagneticFluxDensity , QuantityMagneticField ,   QuantityTemperatureError , QuantityMaximumTemperatureError , QuantityXAngularVelocity , QuantityYAngularVelocity ,   QuantityZAngularVelocity , QuantityRelativeRotation , QuantityGlueMoment , QuantityContactMoment ,   QuantityNonLinearSpringDashpotResultant , QuantityDiffusionResistance , QuantityAerea , QuantityFatigueStrengthCoeff ,   QuantityThermalExpansionCoeff , QuantityMassMomentInertia , QuantityFrequency , QuantityMomentOfInertiaArea ,   QuantityViscousDamping , QuantityEnergy , QuantityMomentum , QuantityTransmissionLoss ,   QuantitySpecificHeat , QuantityProbability , QuantityDirCos , QuantityTotalDamage ,   QuantityElementDisplacement , QuantityConvectiveAreaFactor , QuantityConvectiveThickness , QuantityMaxPrincipalPeakStress ,   QuantityMinPrincipalPeakStress , QuantityMaxPrincipalPeakStrain , QuantityMinPrincipalPeakStrain , QuantityUserdefined ,   QuantityExpression , QuantitySpecificEnthalpy , QuantityXVelocity , QuantityYVelocity ,   QuantityZVelocity , QuantityLevelCrossingRateXVelocity , QuantityLevelCrossingRateYVelocity , QuantityLevelCrossingRateZVelocity ,   QuantityLevelCrossingRateXAngularVelocity , QuantityLevelCrossingRateYAngularVelocity , QuantityLevelCrossingRateZAngularVelocity , QuantityHomogYoungModulus ,   QuantityHomogPoissonRatio , QuantityHomogShearModulus , QuantityHomogTexpCoef , QuantityHomogChemShrinkage ,   QuantityFractionFiberVolume , QuantityPressureCoefficient , QuantityForce , QuantityMoment ,   QuantityTotalStrain , QuantitySolarPressure , QuantitySPCMoment , QuantityEquivalentElasticStrain ,   QuantityFraction , QuantityVolumeAcceleration , QuantityNodeProximityToCad , QuantityTorue ,   QuantityMagneticFluxFunction , QuantityVolumeForceDensity , QuantityVolumeLossDensity , QuantityVolumeTorqueDensity ,   QuantityNodalTroqueDensityLength , QuantityNodalTorque , QuantityElectricalConductivity , QuantityPermeanceCoefficient ,   QuantityRelativePermeability , QuantityRelativeReluctivity , QuantitySkinDepth , QuantityDemagnetization ,   QuantityDemagnetizationPrediction , QuantityContactSlidingDistance , QuantityZeroCrossingsVonMisesStress , QuantityReverberationTime ,   QuantityEarlyDecayTime , QuantityDirectArrivalTime , QuantityClarityIndex , QuantitySpeechDefinition ,   QuantitySpeechTransmissionIndex , QuantityInterauralXCorrelation , QuantityForcePerVolume , QuantityDistance ,   QuantitySpringDashpotResultantForce , QuantitySpringDashpotResultantMoment , QuantitySpringDashpotResultantStrain , QuantitySpringDashpotResultantTwist ,   QuantityConversionTime , QuantityConversionStatus , QuantityTotalHeatFlow , QuantityStrainRate ,   QuantityStrainMechVonMises }
enum	Section {   SectionNotApplicable , SectionTop , SectionMiddle , SectionBottom ,   SectionMinimum , SectionMaximum , SectionStressRecoveryPointC , SectionStressRecoveryPointD ,   SectionStressRecoveryPointE , SectionStressRecoveryPointF , SectionAll , SectionBending }
enum	ShellSection {   ShellSectionNotApplicable , ShellSectionTop , ShellSectionBottom , ShellSectionMiddle ,   ShellSectionSignedAbsoluteMinimum , ShellSectionSignedAbsoluteMaximum , ShellSectionAverage , ShellSectionTopBot ,   ShellSectionBending , ShellSectionAbsoluteMinimum , ShellSectionAbsoluteMaximum , ShellSectionTrueMinimum ,   ShellSectionTrueMaximum , ShellSectionMinimum , ShellSectionMaximum }
enum	SolutionType {   SolutionTypeUnknown , SolutionTypeStatic , SolutionTypeVibration , SolutionTypeBuckling ,   SolutionTypeTransient , SolutionTypeFreqresponse , SolutionTypeComplexeigen , SolutionTypeQuasistatic }
enum	SuperElementRep { SuperElementRepSymbolic = 1 , SuperElementRepSimplified , SuperElementRepThreeDim }
enum	TensorDerivedAbsolute { TensorDerivedAbsoluteAllComponents , TensorDerivedAbsoluteDerivedComponent }
Public 类型 继承自 NXOpen::NXObject
enum	AttributeType {   AttributeTypeInvalid , AttributeTypeNull , AttributeTypeBoolean , AttributeTypeInteger ,   AttributeTypeReal , AttributeTypeString , AttributeTypeTime , AttributeTypeReference ,   AttributeTypeAny = 100 }
enum	DateAndTimeFormat { DateAndTimeFormatNumeric , DateAndTimeFormatTextual }

Public 成员函数
void	AskAllPliesInModel (std::vector< int > &plyIDs)
std::vector< NXOpen::CAE::PointInterpolationData * >	AskElementAtLocations (const std::vector< NXOpen::Point3d > &locations, const std::vector< int > &inputElements)
int	AskElementIndex (int elementLabel)
int	AskElementLabel (int elementIndex)
void	AskElementNodes (int elementIndex, std::vector< int > &nodeIndex)
NXOpen::CAE::ElementTypes::Shape	AskElementShape (int elementIndex)
std::vector< NXString >	AskIterations (int loadcaseIndex)
std::vector< NXString >	AskLoadcases ()
std::vector< NXOpen::Point3d >	AskNodeCoordinates (const std::vector< int > &nodeIndex)
int	AskNodeIndex (int nodeLabel)
void	AskNodeIndicesOnElementEdge (int elementIndex, int edgeIndex, std::vector< int > &nodeIndices)
void	AskNodeIndicesOnElementFace (int elementIndex, int faceIndex, std::vector< int > &nodeIndices)
int	AskNodeLabel (int nodeIndex)
int	AskNumEdgesOnElement (int elementIndex)
int	AskNumElements ()
void	AskNumElementsOfGroup (NXOpen::CAE::Result::GroupContainer type, int groupIndex, std::vector< int > &elementIndex)
int	AskNumFacesOnElement (int elementIndex)
int	AskNumGroupsInContainer (NXOpen::CAE::Result::GroupContainer type)
int	AskNumIterations (int loadcaseIndex)
int	AskNumLoadcases ()
int	AskNumNodes ()
NXOpen::CAE::Result::DataType	AskResultDataType (int loadcaseIndex, int iterationIndex, const NXOpen::CAE::Result::Type &resultType)
NXOpen::CAE::Result::LoadcaseValueType	AskResultLoadcaseValue (int loadcaseIndex, NXString *description, double *value)
void	AskResultSections (int loadcaseIndex, int iterationIndex, const NXOpen::CAE::Result::Type &resultType, std::vector< int > &sectionNums)
void	AskResultTypes (int loadcaseIndex, int iterationIndex, std::vector< NXOpen::CAE::Result::Type > &types, std::vector< NXString > &description)
NXString	AskSectionDescription (NXOpen::CAE::Result::Section sect)
std::vector< NXString >	AskUserGroups ()
NXOpen::TaggedObject *	Find (const char *journalIdentifier)
NXOpen::TaggedObject *	Find (const NXString &journalIdentifier)
NXOpen::CAE::CacheResultRecipeManager *	GetCacheResultRecipeManager ()
void	GetCyclicSymmetricStages (std::vector< NXOpen::CAE::CyclicSymmetricStageProperties * > &stages)
NXOpen::CAE::PostEnvironmentsManager::DefinitionType	GetEnvironmentDefinition ()
NXOpen::CAE::PostEnvironmentsManager::PostEnvironment	GetEnvironmentType ()
NXOpen::CAE::PostGraph *	GetGraph (const char *resultName)
NXOpen::CAE::PostGraph *	GetGraph (const NXString &resultName)
std::vector< NXOpen::CAE::BaseLoadcase * >	GetLoadcases ()
void	GetMeshes (std::vector< NXOpen::CAE::PostMesh * > &meshes)
void	GetMeshesOfGivenDimension (int dimension, std::vector< NXOpen::CAE::PostMesh * > &meshes)
NXOpen::CAE::PostMeshCollector *	GetPostMeshCollector ()
void	GetResultCoordinateSystemDefinition (int id, NXOpen::CAE::Result::CoordinateSystem *type, NXOpen::Point3d *origin, NXOpen::Matrix3x3 *matrix)
std::vector< int >	GetResultCoordinateSystems ()
bool	IsResultTypeComplex (int loadcaseIndex, int iterationIndex, const NXOpen::CAE::Result::Type &resultType)
struct	NX_DEPRECATED ("Deprecated in NX7.5.1. This structure has been replaced by NXOpen::CAE::DeformationParameters") DeformationParameters
struct	NX_DEPRECATED ("Deprecated in NX7.5.1. This structure has been replaced by NXOpen::CAE::ResultParameters") ResultParameters
void	SetEnvironmentDefinition (NXOpen::CAE::PostEnvironmentsManager::DefinitionType definition)
void	SetEnvironmentType (NXOpen::CAE::PostEnvironmentsManager::PostEnvironment environmentType)
Public 成员函数 继承自 NXOpen::NXObject
NXOpen::AttributeIterator *	CreateAttributeIterator ()
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title)
NX_DEPRECATED("Deprecated in NX8.0.0. Use DeleteUserAttribute instead.") void DeleteAttributeByTypeAndTitle(NXOpen void	DeleteAttributeByTypeAndTitle (NXOpen::NXObject::AttributeType type, const char *title, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const char *title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttribute (NXOpen::NXObject::AttributeType type, const NXString &title, bool deleteEntireArray, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::AttributeIterator *iterator, NXOpen::Update::Option option)
void	DeleteUserAttributes (NXOpen::NXObject::AttributeType type, NXOpen::Update::Option option)
virtual NXOpen::INXObject *	FindObject (const char *journalIdentifier)
virtual NXOpen::INXObject *	FindObject (const NXString &journalIdentifier)
bool	GetBooleanUserAttribute (const char *title, int index)
bool	GetBooleanUserAttribute (const NXString &title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const char *title, int index)
NXOpen::NXObject::ComputationalTime	GetComputationalTimeUserAttribute (const NXString &title, int index)
int	GetIntegerAttribute (const char *title)
int	GetIntegerUserAttribute (const char *title, int index)
int	GetIntegerUserAttribute (const NXString &title, int index)
bool	GetNextUserAttribute (NXOpen::AttributeIterator *iterator, NXOpen::NXObject::AttributeInformation *info)
NXString	GetPdmReferenceAttributeValue (const char *attributeTitle)
	获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
NXString	GetPdmReferenceAttributeValue (const NXString &attributeTitle)
	获取指定对象的PDM参考属性值。 用户需提供属性标题，将返回UI显示的属性值。
double	GetRealAttribute (const char *title)
double	GetRealUserAttribute (const char *title, int index)
double	GetRealUserAttribute (const NXString &title, int index)
NXString	GetReferenceAttribute (const char *title)
NXString	GetStringAttribute (const char *title)
NXString	GetStringUserAttribute (const char *title, int index)
NXString	GetStringUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetTimeAttribute(NXOpen NXString	GetTimeAttribute (NXOpen::NXObject::DateAndTimeFormat format, const char *title)
NXString	GetTimeUserAttribute (const char *title, int index)
NXString	GetTimeUserAttribute (const NXString &title, int index)
NX_DEPRECATED("Deprecated in NX11.0.0. Use GetUserAttribute instead.") std std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttribute (const char *title, bool includeUnset, bool addStringValues, NXOpen::NXObject::AttributeType type)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXOpen::NXObject::AttributeInformation	GetUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const char *title, NXOpen::NXObject::AttributeType type, int index)
NXString	GetUserAttributeAsString (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeCount (NXOpen::AttributeIterator *iterator, bool countArrayAsOneAttribute)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type)
int	GetUserAttributeCount (NXOpen::NXObject::AttributeType type, bool includeUnset, bool countArrayAsOneAttribute)
bool	GetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type)
bool	GetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes ()
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (bool includeUnset)
std::vector< NXOpen::NXObject::AttributeInformation >	GetUserAttributes (NXOpen::AttributeIterator *iterator)
int	GetUserAttributeSize (const char *title, NXOpen::NXObject::AttributeType type)
int	GetUserAttributeSize (const NXString &title, NXOpen::NXObject::AttributeType type)
std::vector< NXOpen::NXObject * >	GetUserAttributeSourceObjects ()
bool	HasUserAttribute (const char *title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (const NXString &title, NXOpen::NXObject::AttributeType type, int index)
bool	HasUserAttribute (NXOpen::AttributeIterator *iterator)
virtual bool	IsOccurrence ()
virtual NXString	JournalIdentifier ()
virtual NXString	Name ()
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") double GetRealAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") int GetIntegerAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetReferenceAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use GetUserAttribute instead.") NXString GetStringAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetAttribute(const NXString &title)
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetReferenceAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
	NX_DEPRECATED ("Deprecated in NX8.0.0. Use SetUserAttribute instead.") void SetTimeAttribute(const NXString &title
virtual NXOpen::Assemblies::Component *	OwningComponent ()
virtual NXOpen::BasePart *	OwningPart ()
virtual void	Print ()
virtual NXOpen::INXObject *	Prototype ()
void	SetAttribute (const char *title)
void	SetAttribute (const char *title, const char *value)
void	SetAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, double value)
void	SetAttribute (const char *title, double value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, int value)
void	SetAttribute (const char *title, int value, NXOpen::Update::Option option)
void	SetAttribute (const char *title, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const char *title, int index, bool value, NXOpen::Update::Option option)
void	SetBooleanUserAttribute (const NXString &title, int index, bool value, NXOpen::Update::Option option)
virtual void	SetName (const char *name)
virtual void	SetName (const NXString &name)
void	SetPdmReferenceAttribute (const char *attributeTitle, const char *attributeValue)
	设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。 创建于NX12.0.0。 许可要求：无
void	SetPdmReferenceAttribute (const NXString &attributeTitle, const NXString &attributeValue)
	设置对象的PDM参考属性值。 用户需提供属性标题和UI显示的别名值。若参考属性为数组类型，此操作将被忽略。 别名字符串会转换为内部值（如会话标识符），并将该内部值设置到指定对象上。 创建于NX12.0.0。 许可要求：无
void	SetReferenceAttribute (const char *title, const char *value)
void	SetReferenceAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void	SetTimeAttribute (const char *title, const char *value)
void	SetTimeAttribute (const char *title, const char *value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const char *title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXOpen::NXObject::ComputationalTime &value, NXOpen::Update::Option option)
void	SetTimeUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, const char *value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const char *title, int index, NXOpen::Update::Option option)
void	SetUserAttribute (const NXOpen::NXObject::AttributeInformation &info, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, const NXString &value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, double value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, int value, NXOpen::Update::Option option)
void	SetUserAttribute (const NXString &title, int index, NXOpen::Update::Option option)
void	SetUserAttributeLock (const char *title, NXOpen::NXObject::AttributeType type, bool lock)
void	SetUserAttributeLock (const NXString &title, NXOpen::NXObject::AttributeType type, bool lock)
Public 成员函数 继承自 NXOpen::TaggedObject
tag_t	Tag () const

友元
class	_ResultBuilder

额外继承的成员函数
Public 属性 继承自 NXOpen::NXObject
NXOpen::Update::Option	option
const NXString NXOpen::Update::Option	option
double NXOpen::Update::Option	option
int NXOpen::Update::Option	option
const NXString &	value
double	value
int	value

详细描述

结果数据类

<br>

此类提供查询分析结果的接口，包括空间结果和函数结果。
函数结果按函数结果类型划分。函数结果类型通过使用 NXOpen::CAE::ResultManager::GetFunctionResultTypes 获取。
要查询空间结果，必须首先了解结果的结构。基本结构如下：

• 工况
  • 迭代
    • 结果类型

空间结果按工况划分。工况是一个通用术语，根据求解类型可表示以下内容：

• 求解步
• 模态
• 频率
• 等

工况数量可通过使用 NXOpen::CAE::Result::AskNumLoadcases 获取。查询工况信息时，将使用工况索引（0 到 n-1），其中 n 是工况数量。 每个工况分为多个迭代，尽管许多结果可能只有 1 个迭代。根据求解类型，这些迭代可表示：

• 时间步
• 循环
• 求解器迭代
• 等

给定工况的迭代次数可通过使用 NXOpen::CAE::Result::AskNumIterations 并指定工况索引来获取。 查询特定迭代的信息时，将同时使用工况索引和迭代索引。 在迭代内，使用 NXOpen::CAE::Result::AskResultTypes 查询所有可用的结果类型。

结果类型由三个参数定义：

1. NXOpen::CAE::Result::Quantity - 指定结果的物理量，如位移、应力等。
2. NXOpen::CAE::Result::Location - 指定结果定义的位置，如节点、单元或单元节点。
3. NXOpen::CAE::Result::Section - 指定结果计算所在的截面或高斯点。

结果类型也可能定义在铺层上。所有铺层将在结果类型下表示，结果结构如下：

• 工况
  • 迭代
    • 结果类型
      • 铺层

结果类型内的铺层可通过使用 NXOpen::CAE::BaseResultType::AskPlies 获取。

结果对象还包含可访问结果的有限元模型信息。 此结果模型中的节点数量可通过使用 NXOpen::CAE::Result::AskNumNodes 获取。 此结果模型中的单元数量可通过使用 NXOpen::CAE::Result::AskNumElements 获取。 单元还根据单元类型、材料和物理属性组织成若干组（类型为 NXOpen::CAE::Result::GroupContainer ）。可以查询每种组类型的数量及其内容。

结果文件中的节点和单元通过其索引寻址，索引范围从 1 到节点/单元数量。 节点和单元可以有关联的用户标签。用户标签是唯一的，并与其索引有一一映射关系。

无法获取此类的实例

创建于 NX5.0.0。

成员枚举类型说明

BeamEnd

enum NXOpen::CAE::Result::BeamEnd

梁端值类型

枚举值
BeamEndNone	无
BeamEndFore	前端
BeamEndAft	后端

BeamSection

enum NXOpen::CAE::Result::BeamSection

梁截面

枚举值
BeamSectionNotApplicable	不适用
BeamSectionStressRecoveryPointC	应力恢复点 C
BeamSectionStressRecoveryPointD	应力恢复点 D
BeamSectionStressRecoveryPointE	应力恢复点 E
BeamSectionStressRecoveryPointF	应力恢复点 F
BeamSectionMinimum	最小值
BeamSectionMaximum	最大值

Complex

enum NXOpen::CAE::Result::Complex

复数选项

枚举值
ComplexReal	实部
ComplexImaginary	虚部
ComplexAmplitude	振幅
ComplexSignedAmplitude	有符号振幅
ComplexPhaseAngle	相位角

Component

enum NXOpen::CAE::Result::Component

结果分量

枚举值
ComponentScalar	标量
ComponentX	X
ComponentY	Y
ComponentZ	Z
ComponentMagnitude	幅值
ComponentXx	XX
ComponentYy	YY
ComponentZz	ZZ
ComponentXy	XY
ComponentYz	YZ
ComponentZx	ZX
ComponentDeterminant	行列式
ComponentMean	平均值
ComponentMaximumShear	最大剪切
ComponentMinimumPrincipal	最小主应力
ComponentMiddlePrincipal	中间主应力
ComponentMaximumPrincipal	最大主应力
ComponentOctahedral	八面体
ComponentVonMises	冯·米塞斯
ComponentMembraneXX	膜XX
ComponentMembraneYY	膜YY
ComponentMembraneXY	膜XY
ComponentBendingXX	弯曲XX
ComponentBendingYY	弯曲YY
ComponentBendingXY	弯曲XY
ComponentShearXZ	剪切XZ
ComponentShearYZ	剪切YZ
ComponentAxial	轴向
ComponentBendingS	弯曲S
ComponentBendingT	弯曲T
ComponentTorsion	扭转
ComponentShearS	剪切S
ComponentShearT	剪切T
ComponentSpringDashpotForce	不再使用；在新格式中表示 NXOpen::CAE::Result::ComponentX
ComponentSpringDashpotForceX	不再使用；在新格式中表示 NXOpen::CAE::Result::ComponentX
ComponentSpringDashpotForceY	不再使用；在新格式中表示 NXOpen::CAE::Result::ComponentY
ComponentSpringDashpotForceZ	不再使用；在新格式中表示 NXOpen::CAE::Result::ComponentZ
ComponentSpringDashpotMomentX	不再使用；在新格式中表示 NXOpen::CAE::Result::ComponentX
ComponentSpringDashpotMomentY	不再使用；在新格式中表示 NXOpen::CAE::Result::ComponentY
ComponentSpringDashpotMomentZ	不再使用；在新格式中表示 NXOpen::CAE::Result::ComponentZ
ComponentScalar1	标量1
ComponentScalar2	标量2
ComponentScalar3	标量3
ComponentScalar4	标量4
ComponentScalar5	标量5
ComponentScalar6	标量6
ComponentScalar7	标量7
ComponentScalar8	标量8
ComponentScalar9	标量9
ComponentScalar10	标量10
ComponentScalar11	标量11
ComponentScalar12	标量12
ComponentWorstPrincipal	最不利主应力
ComponentVectorResultantXY	矢量合成分量的使用受到限制。请启用客户EAF - EnableVectorResultantComponents以使用矢量合力。
ComponentVectorResultantYZ	矢量合成分量的使用受到限制。请启用客户EAF - EnableVectorResultantComponents以使用矢量合力。
ComponentVectorResultantXZ	矢量合成分量的使用受到限制。请启用客户EAF - EnableVectorResultantComponents以使用矢量合力。
ComponentMinimumPrincipal2D	张量分量的使用受到限制。请启用客户EAF - Enable2DTensorInvariants以使用它。
ComponentMaximumPrincipal2D	张量分量的使用受到限制。请启用客户EAF - Enable2DTensorInvariants以使用它。
ComponentMaximumShear2D	张量分量的使用受到限制。请启用客户EAF - Enable2DTensorInvariants以使用它。

ComputationType

enum NXOpen::CAE::Result::ComputationType

用于从单元节点结果计算节点结果的不同计算方式类型。

枚举值
ComputationTypeNone	无
ComputationTypeAverage	计算平均值
ComputationTypeSum	计算总和。（仅适用于单元节点矢量结果。）
ComputationTypeMinimum	节点处的最小值
ComputationTypeMaximum	节点处的最大值
ComputationTypeAbsoluteMinimum	节点的绝对最小值
ComputationTypeAbsoluteMaximum	节点的绝对最大值
ComputationTypeArithmaticMean	节点处值的算术平均值
ComputationTypeDiscontinuity	基于不连续选项的不连续性
ComputationTypeSignedAbsoluteMinimum	值集中的有符号绝对最小值
ComputationTypeSignedAbsoluteMaximum	值集中的有符号绝对最大值

CoordinateSystem

enum NXOpen::CAE::Result::CoordinateSystem

坐标系

枚举值
CoordinateSystemAbsoluteRectangular	绝对直角
CoordinateSystemAbsoluteCylindrical	绝对柱面
CoordinateSystemAbsoluteSpherical	绝对球面
CoordinateSystemWorkRectangular	工作直角
CoordinateSystemWorkCylindrical	工作柱面
CoordinateSystemWorkSpherical	工作球面
CoordinateSystemLocal	局部
CoordinateSystemMaterial	材料坐标系仅在结果模型中定义了此类坐标系时才适用； 如果未定义材料坐标系，则将使用 NXOpen::CAE::Result::CoordinateSystemAbsoluteRectangular
CoordinateSystemSelectRectangular	选择直角
CoordinateSystemSelectCylindrical	选择柱面
CoordinateSystemSelectSpherical	选择球面

CoordinateSystemSource

enum NXOpen::CAE::Result::CoordinateSystemSource

选定坐标系的来源

枚举值
CoordinateSystemSourceNone	无
CoordinateSystemSourceModel	标识工作部件中的坐标系
CoordinateSystemSourceResult	标识结果中的坐标系

DataType

enum NXOpen::CAE::Result::DataType

结果数据类型

枚举值
DataTypeScalar	标量
DataTypeVector	矢量
DataTypeSixVector	六维矢量
DataTypeTensor	张量
DataTypeElementResultantShell	单元合力壳
DataTypeElementResultantBeam	单元合力梁
DataTypeElementResultantSpringDashpot	不再被任何结果使用
DataTypeSixScalars	适用于 NXOpen::CAE::Result::QuantitySolidLaminateFailureIndex
DataTypeThreeScalars	三个标量
DataTypeMultiScalar	多标量

DbScale

enum NXOpen::CAE::Result::DbScale

dB标度

枚举值
DbScaleDb10	db10
DbScaleDb20	db20

DeformationScale

enum NXOpen::CAE::Result::DeformationScale

变形比例

枚举值
DeformationScaleModel	模型
DeformationScaleAbsolute	绝对

DiscontinuityMethod

enum NXOpen::CAE::Result::DiscontinuityMethod

计算单元节点结果中不连续性的不同方法

枚举值
DiscontinuityMethodRelative	相对不连续性
DiscontinuityMethodWeighted	加权不连续性
DiscontinuityMethodLocal	局部不连续性
DiscontinuityMethodLocallyBalanced	局部平衡不连续性

ElementValueCriterion

enum NXOpen::CAE::Result::ElementValueCriterion

单元值准则

枚举值
ElementValueCriterionAverage	平均
ElementValueCriterionCentroid	质心
ElementValueCriterionMaximum	最大值
ElementValueCriterionMinimum	最小值
ElementValueCriterionAbsoluteMaximum	绝对最大值
ElementValueCriterionAbsoluteMinimum	绝对最小值
ElementValueCriterionSignedAbsoluteMaximum	有符号绝对最大值
ElementValueCriterionSignedAbsoluteMinimum	有符号绝对最小值

Filetype

enum NXOpen::CAE::Result::Filetype

结果文件类型

枚举值
FiletypeNastran	nastran
FiletypeIdeas	ideas
FiletypeBud	bud
FiletypeVki	vki
FiletypeAbaqus	abaqus
FiletypeAnsys	ansys
FiletypeMapped	mapped
FiletypeAfu	afu
FiletypeRs2	rs2
FiletypeAbaqusOdb	abaqus odb
FiletypeLsdynaState	lsdyna state
FiletypePermasPost	permas post
FiletypeSamcefDes	samcef des
FiletypeNastranXdb	nastran xdb
FiletypeSysnoiseDb	sysnoise db
FiletypeLmsMotionFlexible	lms motion flexible
FiletypeScH5	sc h5
FiletypeScd5	scd5
FiletypeMappedOnModel	mapped on model

GroupContainer

enum NXOpen::CAE::Result::GroupContainer

组容器

枚举值
GroupContainerZeroDimensional	零维
GroupContainerOneDimensional	一维
GroupContainerTwoDimensional	二维
GroupContainerThreeDimensional	三维
GroupContainerConnector	连接器
GroupContainerOther	其他

InitialDeformationSelection

enum NXOpen::CAE::Result::InitialDeformationSelection

初始变形选择类型，决定在主变形上应用初始变形后最终计算如何进行。

枚举值
InitialDeformationSelectionNone	无
InitialDeformationSelectionDefault	默认选择
InitialDeformationSelectionUserDefined	用户定义的选择

LoadcaseValueType

enum NXOpen::CAE::Result::LoadcaseValueType

结果工况的值类型

枚举值
LoadcaseValueTypeUnknown	未知值类型
LoadcaseValueTypeFrequency	值类型 - 频率
LoadcaseValueTypeLoadFactor	值类型 - 载荷因子
LoadcaseValueTypeNodeDOF	值类型 - 节点自由度
LoadcaseValueTypeLoadCase	值类型 - 工况
LoadcaseValueTypeTime	值类型 - 时间

Location

enum NXOpen::CAE::Result::Location

结果位置

枚举值
LocationNodal	节点
LocationElement	单元
LocationElementNodal	单元节点
LocationElementFace	单元面
LocationElementEdge	单元边
LocationElementFaceNode	单元面节点
LocationElementEdgeNode	单元边节点

PlyLocation

enum NXOpen::CAE::Result::PlyLocation

铺层位置 - 中间、顶部和底部。枚举的按位组合将得到位置的组合

枚举值
PlyLocationMiddle	中间
PlyLocationTop	顶部
PlyLocationBottom	底部

Quantity

enum NXOpen::CAE::Result::Quantity

结果物理量

枚举值
QuantityDisplacement	位移
QuantityRotation	旋转
QuantityTranslationalDeformation	平移变形
QuantityRotationalDeformation	旋转变形
QuantityContactDisplacement	接触位移
QuantityVelocity	速度
QuantityAngularVelocity	角速度
QuantityAcceleration	加速度
QuantityAngularAcceleration	角加速度
QuantityVonMisesStress	冯·米塞斯应力
QuantityVonMisesStrain	冯·米塞斯应变
QuantityStress	应力
QuantityStrain	应变
QuantityStrainEnergy	应变能
QuantityStrainEnergyDensity	应变能密度
QuantityStrainEnergyError	应变能误差
QuantityEquivalentPlasticStrain	等效塑性应变
QuantityEquivalentCreepStrain	等效蠕变应变
QuantityKineticEnergy	动能
QuantityKineticEnergyDensity	动能密度
QuantityKineticEnergyPercent	动能百分比
QuantityThickness	厚度
QuantityTemperature	温度
QuantityTemperatureGradient	温度梯度
QuantityHeatFlux	热通量
QuantityThermalEnergy	热能
QuantityHeatFlow	热流
QuantityAppliedForce	施加力
QuantityAppliedMoment	施加力矩
QuantityReactionForce	反作用力
QuantityReactionMoment	反作用力矩
QuantityReactionForceMPC	MPC反作用力
QuantityReactionMomentMPC	MPC反作用力矩
QuantityContactTraction	接触牵引力
QuantityContactForce	接触力
QuantityElementForce	单元力
QuantityElementMoment	单元力矩
QuantityContactPressure	接触压力
QuantityFatigueLife	疲劳寿命
QuantityFatigueDamage	疲劳损伤
QuantityFatigueSafetyFactor	疲劳安全系数
QuantityStrengthSafetyFactor	强度安全系数
QuantityElementError	单元误差
QuantityElementResultants	单元合力
QuantityElementStrainResultants	单元应变合力
QuantityMaximumTemperature	最高温度
QuantityMinimumTemperature	最低温度
QuantityTimeAtMaximumTemperature	达到最高温度的时间
QuantityTimeAtMinimumTemperature	达到最低温度的时间
QuantityConductiveFlux	传导通量
QuantityTotalHeatLoad	总热载荷
QuantityTotalHeatFlux	总热通量
QuantityHeatResidual	热残余
QuantityConvectionCoefficient	对流系数
QuantityViewFactorsSum	视角系数总和
QuantityAdjustedVelocity	调整速度
QuantityPressureOnPositiveSide	正侧压力
QuantityPressureOnNegativeSide	负侧压力
QuantityStaticPressure	静压
QuantityTotalPressure	总压
QuantityTurbulenceEnergy	湍流动能
QuantityTurbulenceDissipation	湍流耗散
QuantityFluidDensity	流体密度
QuantityShearStressOnPositiveSide	正侧剪切应力
QuantityShearStressOnNegativeSide	负侧剪切应力
QuantityRoughnessOnPositiveSide	正侧粗糙度
QuantityRoughnessOnNegativeSide	负侧粗糙度
QuantityYPlusOnPositiveSide	正侧Y+
QuantityYPlusOnNegativeSide	负侧Y+
QuantityMassFlux	质量通量
QuantityFluidTemperature	流体温度
QuantityConvectiveFlux	对流通量
QuantityLocalConvectionCoefficient	局部对流系数
QuantityBulkConvectionCoefficient	整体对流系数
QuantityPressure	压力
QuantityVelocityComponent	速度分量
QuantityMassFlow	质量流量
QuantityElementHeatLoad	单元热载荷
QuantitySafetyFactor	安全系数
QuantityShellResultants	壳单元合力
QuantityBeamResultants	梁单元合力
QuantitySpringDashpotResultant	已弃用
QuantityShellStrainResultants	壳单元应变合力
QuantityBeamStrainResultants	梁单元应变合力
QuantitySpringDashpotStrainResultant	已弃用
QuantityPlyFailureIndex	铺层失效指数
QuantityBondFailureIndex	粘接失效指数
QuantityPlyStress	铺层应力
QuantityPlyStrain	铺层应变
QuantityBondSafetyMargin	粘接安全裕度
QuantityPlySafetyMargin	铺层安全裕度
QuantityTorsionStress	扭转应力
QuantityGridPointForce	网格点力
QuantityGridPointMoment	网格点力矩
QuantityRadiativeSourceHeatFlux	辐射源热通量
QuantityRadiance	辐射率
QuantityApparentTemperature	表观温度
QuantityFluence	注量
QuantityRCProduct	RC乘积
QuantityVoltage	电压
QuantityPowerDensity	功率密度
QuantityRelativeVelocity	相对速度
QuantityWaterCumulation	水累积
QuantityTurbulentSpecificDissipation	湍流比耗散率
QuantityRadiativeHeatFlux	辐射热通量
QuantityCollimatedHeatFlux	准直热通量
QuantityDiffuseHeatFlux	漫射热通量
QuantityInfraredHeatFlux	红外热通量
QuantityViewFactor	视角系数
QuantityUnknown	未知
QuantityMappedTemperature	映射温度
QuantityMappedTemperatureGradient	映射温度梯度
QuantityRadiativeAbsorbedHeatFlux	辐射吸收热通量
QuantityRadiativeIncidentHeatFlux	辐射入射热通量
QuantityRadiativeReflectedHeatFlux	辐射反射热通量
QuantityRadiativeTransmittedHeatFlux	辐射透射热通量
QuantityCollimatedAbsorbedHeatFlux	准直吸收热通量
QuantityCollimatedIncidentHeatFlux	准直入射热通量
QuantityCollimatedReflectedHeatFlux	准直反射热通量
QuantityCollimatedTransmittedHeatFlux	准直透射热通量
QuantityDiffuseAbsorbedHeatFlux	漫射吸收热通量
QuantityDiffuseIncidentHeatFlux	漫射入射热通量
QuantityDiffuseReflectedHeatFlux	漫射反射热通量
QuantityDiffuseTransmittedHeatFlux	漫射透射热通量
QuantityInfraredAbsorbedHeatFlux	红外吸收热通量
QuantityInfraredIncidentHeatFlux	红外入射热通量
QuantityInfraredReflectedHeatFlux	红外反射热通量
QuantityInfraredTransmittedHeatFlux	红外透射热通量
QuantityAlbedoViewFactor	反照率视角系数
QuantityEarthViewFactor	地球视角系数
QuantitySolarViewFactor	太阳视角系数
QuantitySpaceViewFactor	空间视角系数
QuantityQuality	质量
QuantityRadiationPatch	辐射面片
QuantityAbsorbedRadiation	吸收辐射
QuantityIncidentRadiation	入射辐射
QuantityReflectedRadiation	反射辐射
QuantityTransmittedRadiation	透射辐射
QuantityRefractiveIndex	折射率
QuantityRefractiveIndexGradient	折射率梯度
QuantityOpticalPathLength	光程长度
QuantityLaserPower	激光功率
QuantityPumpingPower	泵浦功率
QuantityRadiativeFluxinSolid	固体中辐射通量
QuantityFluidScalar	流体标量
QuantityWallDistance	壁面距离
QuantityRelativeHumidity	相对湿度
QuantitySpecificHumidity	比湿度
QuantityMachNumber	马赫数
QuantityPredictedPercentDissatisfied	预测不满意百分比
QuantityPercentMeanVote	平均投票百分比
QuantityVorticity	涡量
QuantityRelativePressure	相对压力
QuantityAbsolutePressure	绝对压力
QuantityElementAspectRatio	单元纵横比
QuantityElementDistortion	单元畸变
QuantityElementTaper	单元锥度
QuantityElementSize	单元尺寸
QuantityElementJacobian	单元雅可比
QuantityElementSkew	单元偏斜
QuantityElementStretch	单元拉伸
QuantityElementTwist	单元扭曲
QuantityElementWarp	单元翘曲
QuantityFluidMesh	流体网格
QuantityNetRadiativeLoad	净辐射载荷
QuantityNetRadiativeFlux	净辐射通量
QuantityRadiosityLoad	辐射度载荷
QuantityRadiosityFlux	辐射度通量
QuantityIrradianceLoad	辐照度载荷
QuantityIrradianceFlux	辐照度通量
QuantityParticleDensity	粒子密度
QuantityParticleMassDensity	粒子质量密度
QuantityAcousticPowerDensity	声功率密度
QuantityReynoldsNumber	雷诺数
QuantityBondStrengthRatio	粘接强度比
QuantityPlyStrengthRatio	铺层强度比
QuantityFailureIndex	失效指数
QuantityContactInitialSeparation	接触初始间隙
QuantityContactFinalSeparation	接触最终分离
QuantityGasketPressue	垫片压力
QuantityGasketClosure	垫片闭合量
QuantityGasketPlasticClosure	垫片塑性闭合量
QuantityGasketStressYield	垫片屈服应力
QuantityGasketStatus	垫片状态
QuantityContactPenetration	接触穿透
QuantityContactStatus	接触状态
QuantityContactGapDistance	接触间隙距离
QuantityStressLevelCrossingRate	应力水平穿越率
QuantityVonMisesStressLevelCrossingRate	冯·米塞斯应力水平穿越率
QuantityVonMisesStrainLevelCrossingRate	冯·米塞斯应变水平穿越率
QuantityDisplacementLevelCrossingRate	位移水平穿越率
QuantityRotationLevelCrossingRate	旋转水平穿越率
QuantityVelocityLevelCrossingRate	速度水平穿越率
QuantityAngularVelocityLevelCrossingRate	角速度水平穿越率
QuantityAccelerationLevelCrossingRate	加速度水平穿越率
QuantityAngularAccelerationLevelCrossingRate	角加速度水平穿越率
QuantityElementForceLevelCrossingRate	单元力水平穿越率
QuantityElementMomentLevelCrossingRate	单元力矩水平穿越率
QuantityElementResultantsLevelCrossingRate	单元合力水平穿越率
QuantityShellResultantsLevelCrossingRate	壳单元合力水平穿越率
QuantityBeamResultantsLevelCrossingRate	梁单元合力水平穿越率
QuantitySpringDashpotResultantsLevelCrossingRate	已弃用
QuantityElementStrainResultantsLevelCrossingRate	单元应变合力水平穿越率
QuantityShellStrainResultantsLevelCrossingRate	壳单元应变合力水平穿越率
QuantityBeamStrainResultantsLevelCrossingRate	梁单元应变合力水平穿越率
QuantitySpringDashpotStrainResultantsLevelCrossingRate	已弃用
QuantityXDisplacement	X方向位移
QuantityYDisplacement	Y方向位移
QuantityZDisplacement	Z方向位移
QuantityLevelCrossingRateXDisplacement	X方向位移水平穿越率
QuantityLevelCrossingRateYDisplacement	Y方向位移水平穿越率
QuantityLevelCrossingRateZDisplacement	Z方向位移水平穿越率
QuantityXRotation	X方向旋转
QuantityYRotation	Y方向旋转
QuantityZRotation	Z方向旋转
QuantityLevelCrossingRateXRotation	X方向旋转水平穿越率
QuantityLevelCrossingRateYRotation	Y方向旋转水平穿越率
QuantityLevelCrossingRateZRotation	Z方向旋转水平穿越率
QuantityXAcceleration	X方向加速度
QuantityYAcceleration	Y方向加速度
QuantityZAcceleration	Z方向加速度
QuantityLevelCrossingRateXAcceleration	X方向加速度水平穿越率
QuantityLevelCrossingRateYAcceleration	Y方向加速度水平穿越率
QuantityLevelCrossingRateZAcceleration	Z方向加速度水平穿越率
QuantityXAngularAcceleration	X方向角加速度
QuantityYAngularAcceleration	Y方向角加速度
QuantityZAngularAcceleration	Z方向角加速度
QuantityLevelCrossingRateXAngularAcceleration	X方向角加速度水平穿越率
QuantityLevelCrossingRateYAngularAcceleration	Y方向角加速度水平穿越率
QuantityLevelCrossingRateZAngularAcceleration	Z方向角加速度水平穿越率
QuantityXXStress	XX方向应力
QuantityYYStress	YY方向应力
QuantityZZStress	ZZ方向应力
QuantityXYStress	XY方向应力
QuantityYZStress	YZ方向应力
QuantityZXStress	ZX方向应力
QuantityLevelCrossingRateXXStress	XX方向应力水平穿越率
QuantityLevelCrossingRateYYStress	YY方向应力水平穿越率
QuantityLevelCrossingRateZZStress	ZZ方向应力水平穿越率
QuantityLevelCrossingRateXYStress	XY方向应力水平穿越率
QuantityLevelCrossingRateYZStress	YZ方向应力水平穿越率
QuantityLevelCrossingRateZXStress	ZX方向应力水平穿越率
QuantityXElementForce	X方向单元力
QuantityYElementForce	Y方向单元力
QuantityZElementForce	Z方向单元力
QuantityRXElementForce	RX方向单元力
QuantityRYElementForce	RY方向单元力
QuantityRZElementForce	RZ方向单元力
QuantityLevelCrossingRateXElementForce	X方向单元力水平穿越率
QuantityLevelCrossingRateYElementForce	Y方向单元力水平穿越率
QuantityLevelCrossingRateZElementForce	Z方向单元力水平穿越率
QuantityLevelCrossingRateRXElementForce	RX方向单元力水平穿越率
QuantityLevelCrossingRateRYElementForce	RY方向单元力水平穿越率
QuantityLevelCrossingRateRZElementForce	RZ方向单元力水平穿越率
QuantityNXXShellResultant	NXX方向壳单元合力
QuantityNYYShellResultant	NYY方向壳单元合力
QuantityNXYShellResultant	NXY方向壳单元合力
QuantityMXXShellResultant	MXX方向壳单元合力
QuantityMYYShellResultant	MYY方向壳单元合力
QuantityMXYShellResultant	MXY方向壳单元合力
QuantityQXZShellResultant	QXZ方向壳单元合力
QuantityQYZShellResultant	QYZ方向壳单元合力
QuantityLevelCrossingRateNXXShellResultant	NXX方向壳单元合力水平穿越率
QuantityLevelCrossingRateNYYShellResultant	NYY方向壳单元合力水平穿越率
QuantityLevelCrossingRateNXYShellResultant	NXY方向壳单元合力水平穿越率
QuantityLevelCrossingRateMXXShellResultant	MXX方向壳单元合力水平穿越率
QuantityLevelCrossingRateMYYShellResultant	MYY方向壳单元合力水平穿越率
QuantityLevelCrossingRateMXYShellResultant	MXY方向壳单元合力水平穿越率
QuantityLevelCrossingRateQXZShellResultant	QXZ方向壳单元合力水平穿越率
QuantityLevelCrossingRateQYZShellResultant	QYZ方向壳单元合力水平穿越率
QuantityYPlus	Y+
QuantityThermalConductivity	热导率
QuantityThermalStrain	热应变
QuantityGapThickness	间隙厚度
QuantityTotalForce	总力
QuantityTotalMoment	总力矩
QuantityTotalResidualForce	总残余力
QuantityTotalResidualMoment	总残余力矩
QuantityGridPointReactionForce	网格点反作用力
QuantityGridPointReactionMoment	网格点反作用力矩
QuantityGridPointAppliedForce	网格点施加力
QuantityGridPointAppliedMoment	网格点施加力矩
QuantityGlueForce	胶合力
QuantityGluePressure	胶合压力
QuantityGlueTraction	胶合牵引力
QuantityEnthalpy	焓
QuantityEnthalpyRate	焓变率
QuantityNonlinearStress	非线性应力
QuantityNonlinearStrain	非线性应变
QuantityBondStress	粘结应力
QuantityBondStrain	粘结应变
QuantitySolidLaminateFailureIndex	实体层合板失效指数
QuantitySolidInterLaminarFailureIndex	实体层间失效指数
QuantityExternalAppliedHeatFlow	外部施加热流
QuantityOptimizationDisplacement	形状优化；节点平移位移值
QuantityDisplacementMagnitude	位移大小
QuantityFractionVolume	体积分数
QuantityFilmThickness	膜厚度
QuantityTime	时间
QuantitySurfaceEmissivity	表面发射率
QuantityRootMeanSquareDisplacement	位移均方根
QuantityRootMeanSquareAcceleration	加速度均方根
QuantityRootMeanSquareStress	应力均方根
QuantityZeroCrossingsDisplacement	位移过零次数
QuantityZeroCrossingsAcceleration	加速度过零次数
QuantityZeroCrossingsStress	应力过零次数
QuantitySoundPressure	声压
QuantityRootMeanSquareRotation	旋转均方根
QuantityRootMeanSquareVelocity	速度均方根
QuantityRootMeanSquareAngularVelocity	角速度均方根
QuantityRootMeanSquareAngularAcceleration	角加速度均方根
QuantityRootMeanSquareAppliedForce	施加力均方根
QuantityRootMeanSquareAppliedMoment	施加力矩均方根
QuantityRootMeanSquareVonMisesStress	冯·米塞斯应力均方根
QuantityZeroCrossingseRotation	旋转过零次数
QuantityZeroCrossingsVelocity	速度过零次数
QuantityZeroCrossingseAngularVelocity	角速度过零次数
QuantityZeroCrossingseAngularAcceleration	角加速度过零次数
QuantityZeroCrossingseAppliedForce	施加力过零次数
QuantityZeroCrossingseAppliedMoment	施加力矩过零次数
QuantityRootMeanSquareStrain	应变均方根
QuantityZeroCrossingsStrain	应变过零次数
QuantityPlasticStrain	塑性应变
QuantityLogarithmicStrain	对数应变
QuantityTensionSafetyFactor	拉伸安全系数
QuantityCompressionSafetyFactor	压缩安全系数
QuantityRootMeanSquareElementResultant	单元合力均方根
QuantityZeroCrossingsElementResultant	单元合力过零次数
QuantityRootMeanSquareShellResultants	壳单元合力均方根
QuantityRootMeanSquareBeamResultants	梁单元合力均方根
QuantityRootMeanSquareSpringDashpotResultant	已弃用
QuantityZeroCrossingsShellResultants	壳单元合力过零次数
QuantityZeroCrossingsBeamResultants	梁单元合力过零次数
QuantityZeroCrossingsSpringDashpotResultant	已弃用
QuantityXReactionForce	X方向反作用力
QuantityYReactionForce	Y方向反作用力
QuantityZReactionForce	Z方向反作用力
QuantityXReactionMoment	X方向反作用力矩
QuantityYReactionMoment	Y方向反作用力矩
QuantityZReactionMoment	Z方向反作用力矩
QuantityLumpedMass	集中质量
QuantityDistributedMassPerLength	单位长度分布质量
QuantityDistributedMassPerArea	单位面积分布质量
QuantityTemperatureLoad	温度载荷
QuantityTorsionStrain	扭转应变
QuantityAxialStress	轴向应力
QuantityAxialStrain	轴向应变
QuantityLength	长度
QuantitySurfaceAbsoptivity	表面吸收率
QuantityTurbulentIntensity	湍流强度
QuantityVaporToDryAirMassRatio	水蒸气与干空气质量比
QuantityTracerFluidMassFraction	示踪流体质量分数
QuantityTotalMixtureMassFractions	总混合物质量分数
QuantityMass	质量
QuantitySurfaceDensity	表面密度
QuantityEmissivityValue	发射率值
QuantityEffectiveEmissivity	有效发射率
QuantityVolumeFlow	体积流量
QuantityCoefficientPerLength	单位长度系数
QuantityPermeability	磁导率
QuantityThermalConductance	热导
QuantityThermalResistance	热阻
QuantityConductancePerLength	单位长度电导
QuantitySeebeckCoefficient	塞贝克系数
QuantityElectricalResistivity	电阻率
QuantityElectricalResistance	电阻
QuantityCurrent	电流
QuantityPower	功率
QuantityHeatCapacity	热容
QuantityTemperatureDifference	温差
QuantityMassDensity	质量密度
QuantityPrincipalStress	主应力
QuantityRootMeanSquareTorsionStress	扭转应力均方根
QuantityZeroCrossingsTorsionStress	扭转应力过零点数
QuantityRootMeanSquareTorsionStrain	扭转应变均方根
QuantityZeroCrossingsTorsionStrain	扭转应变过零点数
QuantityRootMeanSquareAxialStress	轴向应力均方根
QuantityZeroCrossingsAxialStress	轴向应力过零点数
QuantityRootMeanSquareAxialStrain	轴向应变均方根
QuantityZeroCrossingsAxialStrain	轴向应变过零点数
QuantityRootMeanSquareReactionForceMPC	多点约束反力均方根
QuantityZeroCrossingsReactionForceMPC	多点约束反力过零点数
QuantityMolecularDiffusionCoefficient	分子扩散系数
QuantityAngle	角度
QuantityPressureDropToVelocityRatio	压降速度比
QuantityCauchyStress	柯西应力
QuantityEquivalentStress	等效应力
QuantityPiolaKirchoffStress	皮奥拉-基尔霍夫应力
QuantityGreenStrain	格林应变
QuantityNormalContactForce	法向接触力
QuantityShearContactForce	切向接触力
QuantityBiotStress	比奥应力
QuantityBiotStrain	比奥应变
QuantityNaturalStrain	自然应变
QuantityVolume	体积
QuantityPlyThermalStrain	铺层热应变
QuantityPlyElasticStrain	铺层弹性应变
QuantityCyclicReactionForce	循环反力
QuantityCyclicReactionMoment	循环反力矩
QuantityCurrentDensity	电流密度
QuantityTrubulentStructures	湍流结构
QuantityTotalGlueSlipDistance	胶粘滑移总距离
QuantityIncrementalGlueSlipDistance	胶粘滑移增量距离
QuantityChockingGap	阻塞间隙
QuantityChockingGapAtElementIntegrationPoint	单元积分点处阻塞间隙
QuantityInitialStrain	初始应变
QuantityInitialStrainAtElementIntegrationPoint	单元积分点处初始应变
QuantityLowersurfTemperature	下表面温度
QuantityMidsurfTemperature	中面温度
QuantityUppersurfTemperature	上表面温度
QuantityTemperatureVarRate	温度变化率
QuantityGlasstransTemperature	玻璃化转变温度
QuantityElectricPotential	电势
QuantityPorosity	孔隙率
QuantityStrainEq	等效应变
QuantityDamage	损伤
QuantityDamageEq	等效损伤
QuantitySpecificCapacitiveEnergy	比电容能量
QuantityGasMassFlux	气体质量通量
QuantityRelativeDisplacement	相对位移
QuantityHeatFluxApplied	施加的热通量
QuantityHeatFluxEnthalpy	焓热通量
QuantityHeatFluxRadiativeEmitted	辐射发射热通量
QuantityHeatFluxRadiativeFlame	火焰辐射热通量
QuantityHeatFluxRadiativeFlameEmitted	火焰辐射发射热通量
QuantityHeatFluxRadiativeFlameAbsorbed	火焰辐射吸收热通量
QuantityTotalHeatFluxApplied	施加的总热通量
QuantityDissipatedEnergyDensity	耗散能量密度
QuantityDissipatedPowerDensity	耗散功率密度
QuantityDegreeConversion	度转换
QuantityAcousticPressure	声压
QuantityAcousticIntensity	声强
QuantityAcousticPower	声功率
QuantityMultiPointConstraintForce	多点约束力
QuantityMultiPointConstraintMoment	多点约束力矩
QuantityFluidAcousticCouplingQuality	流体声学耦合质量
QuantityFluidUncoupledAcousticCouplingQuality	流体非耦合声学耦合质量
QuantityStructuralAcousticCouplingQuality	结构声学耦合质量
QuantityStructuralUncoupledAcousticCouplingQuality	结构非耦合声学耦合质量
QuantityPressureCohesive	内聚力压力
QuantityTactionCoheasive	内聚力牵引力
QuantityPlyDamage	铺层损伤
QuantityPlyPlasticDamage	铺层塑性损伤
QuantityEnergyDamage	能量损伤
QuantityStatusDamage	状态损伤
QuantityCohesiveNormalSeparation	内聚力法向分离
QuantityCohesiveSlipDisplacement	内聚力滑移位移
QuantityCohesiveDamage	内聚力损伤
QuantitySdv	状态相关变量
QuantitySdvElementIntegrationPoint	单元积分点状态相关变量
QuantityBoltPreload2D	二维螺栓预紧力
QuantityBoltPreload3D	三维螺栓预紧力
QuantityMaxFrequency	最大频率
QuantityFreeEdges	自由边
QuantityJunctionEdges	连接边
QuantityCoupledAcousticalNodes	耦合声学节点
QuantityStrainMech	机械应变
QuantityStructuralAcousticCouplingDistance	结构声学耦合距离
QuantityNormalAcousticVelocity	法向声速
QuantityNormalAcousticIntensity	法向声强
QuantitySpecificCapacitivePower	比电容功率
QuantityTransportHeatFlux	输运热通量
QuantityVolumeHeatFlux	体积热通量
QuantityAcousticVelocity	声速
QuantityCurrentDensityArea	电流密度面积
QuantityForceDensity	力密度
QuantityForceDensityArea	力密度面积
QuantityElectricFieldStrength	电场强度
QuantityElectricFluxDensity	电通量密度
QuantityPlyPlasticStrain	铺层塑性应变
QuantityPlyStrainPlasticEq	铺层等效塑性应变
QuantityPlyGreenStrain	铺层格林应变
QuantityPlyBiotStrain	铺层比奥应变
QuantityPlyNaturalStrain	铺层自然应变
QuantityCyclicWorstPrincipalStrain	循环最不利主应变
QuantityCyclicWorstPrincipalStress	循环最不利主应力
QuantityCyclicWorstPrincipalStrainAngle	循环最不利主应变角
QuantityCyclicWorstPrincipalStressAngle	循环最不利主应力角
QuantityAxisymmetricWorstPrincipalStress	轴对称最不利主应力
QuantityAxisymmetricWorstPrincipalStrain	轴对称最不利主应变
QuantityXXStrain	XX应变
QuantityYYStrain	YY应变
QuantityZZStrain	ZZ应变
QuantityXYStrain	XY应变
QuantityYZStrain	YZ应变
QuantityZXStrain	ZX应变
QuantityLevelCrossingRateStrain	应变穿级率
QuantityLevelCrossingRateXXStrain	XX应变穿级率
QuantityLevelCrossingRateYYStrain	YY应变穿级率
QuantityLevelCrossingRateZZStrain	ZZ应变穿级率
QuantityLevelCrossingRateXYStrain	XY应变穿级率
QuantityLevelCrossingRateYZStrain	YZ应变穿级率
QuantityLevelCrossingRateZXStrain	ZX应变穿级率
QuantityInitialImperfection	初始缺陷
QuantityOffsetStrain	偏移应变
QuantityPlyStressEquivalent	铺层等效应力
QuantityPlyStressNonlinear	铺层非线性应力
QuantityPressureGradient	压力梯度
QuantityNormalizedMassDensity	归一化质量密度
QuantityPSDDisplacement	振动：位移功率谱密度 - 位移^2/Hz
QuantityPSDRMSDisplacement	振动：位移功率谱密度均方根 - 位移
QuantityPSDVelocity	振动：速度功率谱密度 - 速度^2/Hz
QuantityPSDRMSVelocity	振动：速度功率谱密度均方根 - 速度
QuantityPSDAcceleration	振动：加速度功率谱密度 - 加速度^2/Hz，必须包含：g^2/Hz
QuantityPSDRMSAcceleration	振动：加速度功率谱密度均方根 - 加速度，例如 m/s^2，必须包含：g
QuantityPSDStress	应力：应力功率谱密度 - 应力^2/Hz，例如 Pa^2/Hz
QuantityPSDPerPlyStress	应力：铺层应力功率谱密度 - 应力^2/Hz，例如 Pa^2/Hz
QuantityPSDRMSStress	应力：应力功率谱密度均方根 - 应力
QuantityPSDStrain	应变：应变功率谱密度 - 无量纲/Hz，例如 (mm/mm)/Hz
QuantityPSDPerPlyStressPerStrain	应变：铺层应力/应变功率谱密度 - 无量纲/Hz，例如 (mm/mm)/Hz
QuantityPSDRMSStressPerStrain	应变：应力/应变功率谱密度均方根 - 无量纲，例如 mm/mm
QuantityPSDSPCForce	力：单点约束力功率谱密度 - 力^2/Hz
QuantityPSDRMSSPCForce	力：单点约束力功率谱密度均方根 - 力
QuantityPSDElementForce	力：单元力功率谱密度 - 力^2/Hz
QuantityPSDRMSElementForce	力：单元力功率谱密度均方根 - 力
QuantityPSDPressure	声学相关：压力功率谱密度 - Pa^2/Hz
QuantityPSDRMSPressure	声学相关：压力功率谱密度均方根 - Pa
QuantityElementResultantPlasticStrain	单元合成塑性应变
QuantityElementResultantElasticStrain	单元合成弹性应变
QuantityElementResultantThermalStrain	单元合成热应变
QuantityElementResultantCreepStrain	单元合成蠕变应变
QuantityElasticStrainVonMises	弹性应变冯·米塞斯
QuantityPlasticStrainVonMises	塑性应变冯·米塞斯
QuantityThermalStrainVonMises	热应变冯·米塞斯
QuantityStrainVonMisesCreep	蠕变应变冯·米塞斯
QuantityPlasticElemResultantStrainShell	壳体单元合成塑性应变
QuantityPlasticElemResultantStrainBeam	梁单元合成塑性应变
QuantityPlasticElemResultantStrainSpringDashpot	已弃用
QuantityElasticElemResultantStrainShell	壳体单元合成弹性应变
QuantityElasticElemResultantStrainBeam	梁单元合成弹性应变
QuantityElasticElemResultantStrainSpringDashpot	已弃用
QuantityThermalElemResultantStrainShell	壳体单元合成热应变
QuantityThermalElemResultantStrainBeam	梁单元合成热应变
QuantityThermalElemResultantStrainSpringDashpot	已弃用
QuantityElemResultantStrainCreepShell	壳体单元合成蠕变应变
QuantityElemResultantStrainCreepBeam	梁单元合成蠕变应变
QuantityElemResultantStrainCreepSpringDashpot	已弃用
QuantityPlyStrainCreep	铺层蠕变应变
QuantityPowerSpectralDensityPressure	功率谱密度压力
QuantityZeroCrossingsPressure	过零压力
QuantityRootMeanSquarePressure	均方根压力
QuantityAutoCorrelationPressure	自相关压力
QuantityCRMSPressure	均方根压力
QuantityPressureAbsoluteModal	绝对模态压力
QuantityDisplacementAbsoluteModal	绝对模态位移
QuantityAccelerationAbsoluteModal	绝对模态加速度
QuantityVelocityAbsoluteModal	绝对模态速度
QuantityNormalDistance	法向距离
QuantityEnergyDensity	能量密度
QuantityId	标识
QuantityElemResultantCreep	单元合成蠕变
QuantityElemResultantCreepShell	单元合成蠕变（壳）
QuantityElemResultantCreepBeam	单元合成蠕变（梁）
QuantityElemResultantCreepSpringDashpot	已弃用
QuantityStrainEnergyPercent	应变能百分比
QuantityPsdRotation	功率谱密度旋转
QuantityPsdAngularVelocity	功率谱密度角速度
QuantityPsdAngularAcceleration	功率谱密度角加速度
QuantityPsdForceMpc	功率谱密度力（MPC）
QuantityPsdPlyStrain	功率谱密度铺层应变
QuantityRMSStress	均方根应力
QuantityRMSPlyStress	均方根铺层应力
QuantityRMSStressVonMises	均方根冯·米塞斯应力
QuantityRMSPlyStressVonMises	均方根冯·米塞斯铺层应力
QuantityCRMSStress	均方根应力
QuantityCRMSPlyStress	均方根铺层应力
QuantityEnergyStrain	能量应变
QuantityRMSStrain	均方根应变
QuantityRMSPlyStrain	均方根铺层应变
QuantityCRMSStrain	均方根应变
QuantityCRMSPlyStrain	均方根铺层应变
QuantityEnergyDamping	能量阻尼
QuantityPressureOverVolumeVelocity	压力/体积速度
QuantitySPForce	单点力
QuantityCumulativeRootMeanSquareDisplacement	累积均方根位移
QuantityCumulativeRootMeanSquareRotation	累积均方根旋转
QuantityPSDReactionForce	反作用力功率谱密度
QuantityRootMeanSquareReactionMomentMPC	均方根反作用力矩（MPC）
QuantityZeroCrossingsReactionMomentMPC	过零反作用力矩（MPC）
QuantityRootMeanSquareReactionForce	均方根反作用力
QuantityZeroCrossingsReactionForce	过零反作用力
QuantityRootMeanSquareReactionMoment	均方根反作用力矩
QuantityZeroCrossingsReactionMoment	过零反作用力矩
QuantityRootMeanSquareElementResultantStrain	均方根单元合成应变
QuantityZeroCrossingsElementResultantStrain	过零单元合成应变
QuantityRootMeanSquareShellStrainResultant	均方根壳应变合成
QuantityZeroCrossingsShellStrainResultant	过零壳应变合成
QuantityRootMeanSquareBeamStrainResultant	均方根梁应变合成
QuantityZeroCrossingsBeamStrainResultant	过零梁应变合成
QuantityRootMeanSquareSpringDashpotStrainResultant	已弃用
QuantityZeroCrossingsSpringDashpotStrainResultant	已弃用
QuantityElasticStrain	弹性应变
QuantityAdaptiveElementStressError	自适应单元应力误差
QuantityAdaptiveNodalMeshRefinementLevel	自适应节点网格细化级别
QuantityNormErrorStrainEnergy	范数误差应变能
QuantityNormErrorMaximumStrainEnergy	范数误差最大应变能
QuantityNormMaximumStrainEnergy	范数最大应变能
QuantityNormErrorMaximumStress	范数误差最大应力
QuantityNormErrorStress	范数误差应力
QuantityNormMaximumStress	范数最大应力
QuantityNormStress	范数应力
QuantityDynamicViscosity	动态粘度
QuantityNormStrainEnergy	范数应变能
QuantityElementIntegrationPointStress	单元积分点应力
QuantityElementIntegrationPointStrain	单元积分点应变
QuantityElasticStrainAtElementIntegrationPoint	单元积分点弹性应变
QuantityThermalStrainAtElementIntegrationPoint	单元积分点热应变
QuantityCreepStrain	蠕变应变
QuantityCreepStrainAtElementIntegrationPoint	单元积分点蠕变应变
QuantityPlasticStrainAtElementIntegrationPoint	单元积分点塑性应变
QuantityContactSlipIncrementalDisplacement	接触滑移增量位移
QuantityContactSliptotalDisplacement	接触滑移总位移
QuantityGridPointReactionForceMPC	网格点反作用力（MPC）
QuantityGridPointReactionMomentMPC	网格点反作用力矩（MPC）
QuantityMagneticFluxDensity	磁通密度
QuantityMagneticField	磁场
QuantityTemperatureError	温度误差
QuantityMaximumTemperatureError	最大温度误差
QuantityXAngularVelocity	X角速度
QuantityYAngularVelocity	Y角速度
QuantityZAngularVelocity	Z角速度
QuantityRelativeRotation	相对旋转
QuantityGlueMoment	胶合力矩
QuantityContactMoment	接触力矩
QuantityNonLinearSpringDashpotResultant	已弃用
QuantityDiffusionResistance	扩散阻力
QuantityAerea	面积
QuantityFatigueStrengthCoeff	疲劳强度系数
QuantityThermalExpansionCoeff	热膨胀系数
QuantityMassMomentInertia	质量惯性矩
QuantityFrequency	频率
QuantityMomentOfInertiaArea	面积惯性矩
QuantityViscousDamping	粘性阻尼
QuantityEnergy	能量
QuantityMomentum	动量
QuantityTransmissionLoss	传输损耗
QuantitySpecificHeat	比热
QuantityProbability	概率
QuantityDirCos	方向余弦
QuantityTotalDamage	总损伤
QuantityElementDisplacement	单元位移
QuantityConvectiveAreaFactor	对流面积因子
QuantityConvectiveThickness	对流厚度
QuantityMaxPrincipalPeakStress	最大主峰值应力
QuantityMinPrincipalPeakStress	最小主峰值应力
QuantityMaxPrincipalPeakStrain	最大主峰值应变
QuantityMinPrincipalPeakStrain	最小主峰值应变
QuantityUserdefined	用户定义
QuantityExpression	表达式
QuantitySpecificEnthalpy	比焓
QuantityXVelocity	X速度
QuantityYVelocity	Y速度
QuantityZVelocity	Z速度
QuantityLevelCrossingRateXVelocity	X速度穿越率
QuantityLevelCrossingRateYVelocity	Y速度穿越率
QuantityLevelCrossingRateZVelocity	Z速度穿越率
QuantityLevelCrossingRateXAngularVelocity	X角速度穿越率
QuantityLevelCrossingRateYAngularVelocity	Y角速度穿越率
QuantityLevelCrossingRateZAngularVelocity	Z角速度穿越率
QuantityHomogYoungModulus	均匀化杨氏模量
QuantityHomogPoissonRatio	均匀化泊松比
QuantityHomogShearModulus	均匀化剪切模量
QuantityHomogTexpCoef	均匀化热膨胀系数
QuantityHomogChemShrinkage	均匀化化学收缩
QuantityFractionFiberVolume	纤维体积分数
QuantityPressureCoefficient	压力系数
QuantityForce	力
QuantityMoment	力矩
QuantityTotalStrain	总应变
QuantitySolarPressure	太阳压力
QuantitySPCMoment	单点约束力矩
QuantityEquivalentElasticStrain	等效弹性应变
QuantityFraction	分数
QuantityVolumeAcceleration	体积加速度
QuantityNodeProximityToCad	节点到CAD的接近度
QuantityTorue	扭矩
QuantityMagneticFluxFunction	磁通函数
QuantityVolumeForceDensity	体积力密度
QuantityVolumeLossDensity	体积损耗密度
QuantityVolumeTorqueDensity	体积扭矩密度
QuantityNodalTroqueDensityLength	节点扭矩密度长度
QuantityNodalTorque	节点扭矩
QuantityElectricalConductivity	电导率
QuantityPermeanceCoefficient	磁导系数
QuantityRelativePermeability	相对磁导率
QuantityRelativeReluctivity	相对磁阻率
QuantitySkinDepth	趋肤深度
QuantityDemagnetization	退磁
QuantityDemagnetizationPrediction	退磁预测
QuantityContactSlidingDistance	接触滑动距离
QuantityZeroCrossingsVonMisesStress	冯·米塞斯应力过零
QuantityReverberationTime	混响时间
QuantityEarlyDecayTime	早期衰减时间
QuantityDirectArrivalTime	直达声到达时间
QuantityClarityIndex	清晰度指数
QuantitySpeechDefinition	语音清晰度
QuantitySpeechTransmissionIndex	语音传输指数
QuantityInterauralXCorrelation	双耳互相关
QuantityForcePerVolume	单位体积力
QuantityDistance	距离
QuantitySpringDashpotResultantForce	弹簧阻尼器合成力
QuantitySpringDashpotResultantMoment	弹簧阻尼器合成力矩
QuantitySpringDashpotResultantStrain	弹簧阻尼器合成应变
QuantitySpringDashpotResultantTwist	弹簧阻尼器合成扭转
QuantityConversionTime	转换时间
QuantityConversionStatus	转换状态
QuantityTotalHeatFlow	总热流
QuantityStrainRate	应变率
QuantityStrainMechVonMises	机械冯·米塞斯应变

Section

enum NXOpen::CAE::Result::Section

结果截面

枚举值
SectionNotApplicable	不适用
SectionTop	顶部
SectionMiddle	中部
SectionBottom	底部
SectionMinimum	最小值
SectionMaximum	最大值
SectionStressRecoveryPointC	应力恢复点C
SectionStressRecoveryPointD	应力恢复点D
SectionStressRecoveryPointE	应力恢复点E
SectionStressRecoveryPointF	应力恢复点F
SectionAll	全部
SectionBending	弯曲

ShellSection

enum NXOpen::CAE::Result::ShellSection

壳截面

枚举值
ShellSectionNotApplicable	不适用
ShellSectionTop	顶部
ShellSectionBottom	底部
ShellSectionMiddle	中间
ShellSectionSignedAbsoluteMinimum	带符号的绝对最小值
ShellSectionSignedAbsoluteMaximum	带符号的绝对最大值
ShellSectionAverage	平均值
ShellSectionTopBot	顶部和底部
ShellSectionBending	弯曲
ShellSectionAbsoluteMinimum	绝对最小值
ShellSectionAbsoluteMaximum	绝对最大值
ShellSectionTrueMinimum	最小值
ShellSectionTrueMaximum	最大值
ShellSectionMinimum	仅用于旧版
ShellSectionMaximum	仅用于旧版

SolutionType

enum NXOpen::CAE::Result::SolutionType

结果求解类型

枚举值
SolutionTypeUnknown	未知
SolutionTypeStatic	静态
SolutionTypeVibration	振动
SolutionTypeBuckling	屈曲
SolutionTypeTransient	瞬态
SolutionTypeFreqresponse	频率响应
SolutionTypeComplexeigen	复特征值
SolutionTypeQuasistatic	准静态

SuperElementRep

enum NXOpen::CAE::Result::SuperElementRep

超单元表示

枚举值
SuperElementRepSymbolic	符号
SuperElementRepSimplified	简化
SuperElementRepThreeDim	三维

TensorDerivedAbsolute

enum NXOpen::CAE::Result::TensorDerivedAbsolute

此枚举定义了为以下张量派生分量计算绝对值时可使用的方法： NXOpen::CAE::Result::DataTypeTensor NXOpen::CAE::Result::ComponentDeterminant , NXOpen::CAE::Result::ComponentMean , NXOpen::CAE::Result::ComponentMaximumShear , NXOpen::CAE::Result::ComponentMinimumPrincipal , NXOpen::CAE::Result::ComponentMiddlePrincipal , NXOpen::CAE::Result::ComponentMaximumPrincipal , NXOpen::CAE::Result::ComponentOctahedral NXOpen::CAE::Result::TensorDerivedAbsoluteAllComponents 将首先对所有张量主分量（XX, YY, ZZ, XY, YZ, ZX）取绝对值，然后计算派生分量。 NXOpen::CAE::Result::TensorDerivedAbsoluteDerivedComponent 是派生分量的绝对值，不改变主分量。

枚举值
TensorDerivedAbsoluteAllComponents	先对主分量取绝对值
TensorDerivedAbsoluteDerivedComponent	当前派生分量的绝对值

成员函数说明

AskAllPliesInModel()

void NXOpen::CAE::Result::AskAllPliesInModel

(

std::vector< int > &

plyIDs

)

返回结果（模型中）的所有铺层
创建于 NX1847.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

参数

plyIDs

铺层ID

AskElementAtLocations()

std::vector< NXOpen::CAE::PointInterpolationData * > NXOpen::CAE::Result::AskElementAtLocations	(	const std::vector< NXOpen::Point3d > &	locations,
		const std::vector< int > &	inputElements )

从点3D列表中请求点插值数据列表，该列表可用于结果访问中以获取插值结果值。
点插值数据列表的顺序将与输入的点3D列表顺序相同。

返回

输出的点插值数据列表。
创建于NX2007.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

locations	输入的点3D列表
inputElements	可选，输入的元素索引列表，将用于查找点周围的元素索引，如果提供空列表，则将考虑所有元素

AskElementIndex()

int NXOpen::CAE::Result::AskElementIndex

(

int

elementLabel

)

查询给定单元用户标签的单元索引。

返回

创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

elementLabel

单元标签

AskElementLabel()

int NXOpen::CAE::Result::AskElementLabel

(

int

elementIndex

)

根据单元索引查询单元用户标签

返回

创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

elementIndex

单元索引，范围从1到N（单元总数）

AskElementNodes()

void NXOpen::CAE::Result::AskElementNodes	(	int	elementIndex,
		std::vector< int > &	nodeIndex )

查询给定单元的节点。
创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

elementIndex	单元索引
nodeIndex	节点索引

AskElementShape()

NXOpen::CAE::ElementTypes::Shape NXOpen::CAE::Result::AskElementShape

(

int

elementIndex

)

根据单元索引查询单元形状

返回

单元拓扑
创建于NX6.0.3。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

elementIndex

单元索引

AskIterations()

std::vector< NXString > NXOpen::CAE::Result::AskIterations

(

int

loadcaseIndex

)

给定工况可用的迭代次数及其描述。 迭代索引范围从0到N-1（迭代次数）

返回

创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

loadcaseIndex

工况索引

AskLoadcases()

std::vector< NXString > NXOpen::CAE::Result::AskLoadcases

(

)

结果文件中可用的工况数量及其描述。 工况索引范围从0到N-1（工况数量）

返回

创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

AskNodeCoordinates()

std::vector< NXOpen::Point3d > NXOpen::CAE::Result::AskNodeCoordinates

(

const std::vector< int > &

nodeIndex

)

查询节点数组的坐标。
创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

nodeIndex

节点索引

AskNodeIndex()

int NXOpen::CAE::Result::AskNodeIndex

(

int

nodeLabel

)

查询给定节点用户标签的节点索引。

返回

创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

nodeLabel

节点标签

AskNodeIndicesOnElementEdge()

void NXOpen::CAE::Result::AskNodeIndicesOnElementEdge	(	int	elementIndex,
		int	edgeIndex,
		std::vector< int > &	nodeIndices )

返回给定单元索引和边索引上的节点数和节点索引。边索引范围从 0 到 n-1，其中 n 是单元上的边数。
创建于 NX11.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

参数

elementIndex	单元索引范围从 1 到 N（其中 N 是单元数量） NXOpen::CAE::Result::AskNumElements
edgeIndex	边索引范围从 0 到 N-1（其中 N 是边数） NXOpen::CAE::Result::AskNumEdgesOnElement
nodeIndices	节点索引

AskNodeIndicesOnElementFace()

void NXOpen::CAE::Result::AskNodeIndicesOnElementFace	(	int	elementIndex,
		int	faceIndex,
		std::vector< int > &	nodeIndices )

返回给定单元索引和面索引上的节点数和节点索引。面索引范围从 0 到 n-1，其中 n 是单元上的面数。
创建于 NX11.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

参数

elementIndex	单元索引范围从 1 到 N（其中 N 是单元数量） NXOpen::CAE::Result::AskNumElements
faceIndex	面索引范围从 0 到 N-1（其中 N 是面数） NXOpen::CAE::Result::AskNumFacesOnElement
nodeIndices	节点索引

AskNodeLabel()

int NXOpen::CAE::Result::AskNodeLabel

(

int

nodeIndex

)

根据节点索引查询节点用户标签

返回

创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

nodeIndex

节点索引，范围从1到N（节点总数）

AskNumEdgesOnElement()

int NXOpen::CAE::Result::AskNumEdgesOnElement

(

int

elementIndex

)

返回给定单元索引上的边数
创建于 NX11.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

参数

elementIndex

单元索引范围从 1 到 N（其中 N 是单元数量） NXOpen::CAE::Result::AskNumElements

AskNumElements()

int NXOpen::CAE::Result::AskNumElements

(

)

查询模型中的单元数量。 单元索引范围从0到N-1（单元数量）

返回

创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

AskNumElementsOfGroup()

void NXOpen::CAE::Result::AskNumElementsOfGroup	(	NXOpen::CAE::Result::GroupContainer	type,
		int	groupIndex,
		std::vector< int > &	elementIndex )

返回给定组的单元索引数组。 组索引范围从0到N-1（组数量）
创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

type	类型
groupIndex	组索引
elementIndex	单元索引

AskNumFacesOnElement()

int NXOpen::CAE::Result::AskNumFacesOnElement

(

int

elementIndex

)

返回给定单元索引上的面数
创建于 NX11.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

参数

elementIndex

单元索引范围从 1 到 N（其中 N 是单元数量） NXOpen::CAE::Result::AskNumElements

AskNumGroupsInContainer()

int NXOpen::CAE::Result::AskNumGroupsInContainer

(

NXOpen::CAE::Result::GroupContainer

type

)

       返回模型中指定类型 @link  NXOpen::CAE::Result::GroupContainer   NXOpen::CAE::Result::GroupContainer @endlink 的可用组数量。
    @return

创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

type

类型

AskNumIterations()

int NXOpen::CAE::Result::AskNumIterations

(

int

loadcaseIndex

)

给定工况可用的迭代次数。

返回

创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

loadcaseIndex

工况索引

AskNumLoadcases()

int NXOpen::CAE::Result::AskNumLoadcases

(

)

结果文件中可用的工况数量

返回

创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

AskNumNodes()

int NXOpen::CAE::Result::AskNumNodes

(

)

查询模型中的节点数量。 节点索引范围从1到N（节点数量）

返回

创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

AskResultDataType()

NXOpen::CAE::Result::DataType NXOpen::CAE::Result::AskResultDataType	(	int	loadcaseIndex,
		int	iterationIndex,
		const NXOpen::CAE::Result::Type &	resultType )

查询结果数据类型

返回

创建于NX6.0.3。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

loadcaseIndex	工况索引
iterationIndex	迭代索引
resultType	结果类型

AskResultLoadcaseValue()

NXOpen::CAE::Result::LoadcaseValueType NXOpen::CAE::Result::AskResultLoadcaseValue	(	int	loadcaseIndex,
		NXString *	description,
		double *	value )

查询输入工况的描述、值类型和值

返回

创建于NX7.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

loadcaseIndex	工况
description	描述
value	值

AskResultSections()

void NXOpen::CAE::Result::AskResultSections	(	int	loadcaseIndex,
		int	iterationIndex,
		const NXOpen::CAE::Result::Type &	resultType,
		std::vector< int > &	sectionNums )

查询定义了结果的单元ID及其对应的截面数量
创建于NX6.0.3。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

loadcaseIndex	工况
iterationIndex	迭代次数
resultType	结果类型
sectionNums	截面数量

AskResultTypes()

void NXOpen::CAE::Result::AskResultTypes	(	int	loadcaseIndex,
		int	iterationIndex,
		std::vector< NXOpen::CAE::Result::Type > &	types,
		std::vector< NXString > &	description )

返回给定工况和迭代下可用的结果类型及其描述数组。
创建于NX6.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

loadcaseIndex	工况索引
iterationIndex	迭代索引
types	类型
description	描述

AskSectionDescription()

NXString NXOpen::CAE::Result::AskSectionDescription

(

NXOpen::CAE::Result::Section

sect

)

根据截面类型查询截面描述

返回

创建于NX8.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

sect

截面类型

AskUserGroups()

std::vector< NXString > NXOpen::CAE::Result::AskUserGroups

(

)

获取后处理网格收集器。传入正确的网格文件ID。 此方法返回顶层的网格收集器对象。 递归遍历此对象以获取层级结构中的后处理网格收集器。 从结果类型获取文件ID。

弃用

自NX2312.0.0起已弃用。此方法无替代方案，我们不再使用meshfid。

创建于NX1980.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

结果文件中可用的组名。

返回

创建于NX1980.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

Find() [1/2]

NXOpen::TaggedObject * NXOpen::CAE::Result::Find

(

const char *

journalIdentifier

)

返回一个 NXOpen::CAE::BaseLoadcase

返回

创建于NX7.5.0。

许可要求：无

参数

journalIdentifier

对象的日志标识符

Find() [2/2]

NXOpen::TaggedObject * NXOpen::CAE::Result::Find

(

const NXString &

journalIdentifier

)

返回一个 NXOpen::CAE::BaseLoadcase

返回

创建于NX7.5.0。

许可要求：无

参数

journalIdentifier

对象的日志标识符

GetCacheResultRecipeManager()

NXOpen::CAE::CacheResultRecipeManager * NXOpen::CAE::Result::GetCacheResultRecipeManager

(

)

返回缓存结果类型对象的管理器。

返回

创建于 NX1847.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

GetCyclicSymmetricStages()

void NXOpen::CAE::Result::GetCyclicSymmetricStages

(

std::vector< NXOpen::CAE::CyclicSymmetricStageProperties * > &

stages

)

获取循环对称阶段
创建于 NX1953.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

参数

stages

阶段

GetEnvironmentDefinition()

NXOpen::CAE::PostEnvironmentsManager::DefinitionType NXOpen::CAE::Result::GetEnvironmentDefinition

(

)

获取结果的环镜定义，推断或用户定义

返回

创建于 NX1847.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

GetEnvironmentType()

NXOpen::CAE::PostEnvironmentsManager::PostEnvironment NXOpen::CAE::Result::GetEnvironmentType

(

)

获取当前结果的环镜类型。

返回

创建于 NX1847.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

GetGraph() [1/2]

NXOpen::CAE::PostGraph * NXOpen::CAE::Result::GetGraph

(

const char *

resultName

)

根据名称获取图表。
创建于NX2206.4000.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）

参数

resultName

结果名称

GetGraph() [2/2]

NXOpen::CAE::PostGraph * NXOpen::CAE::Result::GetGraph

(

const NXString &

resultName

)

根据名称获取图表。
创建于NX2206.4000.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）

参数

resultName

结果名称

GetLoadcases()

std::vector< NXOpen::CAE::BaseLoadcase * > NXOpen::CAE::Result::GetLoadcases

(

)

查询此结果中存在的工况
创建于NX7.5.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

GetMeshes()

void NXOpen::CAE::Result::GetMeshes

(

std::vector< NXOpen::CAE::PostMesh * > &

meshes

)

返回已加载结果中的网格组数量及其对象数组。
创建于 NX11.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

参数

meshes

网格

GetMeshesOfGivenDimension()

void NXOpen::CAE::Result::GetMeshesOfGivenDimension	(	int	dimension,
		std::vector< NXOpen::CAE::PostMesh * > &	meshes )

返回已加载结果中给定维度的网格组数量及其对象数组。
创建于 NX11.0.2。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

参数

dimension	查询网格组名称的维度
meshes	网格

GetPostMeshCollector()

NXOpen::CAE::PostMeshCollector * NXOpen::CAE::Result::GetPostMeshCollector

(

)

获取后处理网格收集器。此方法提供顶级网格收集器对象。 递归迭代此对象以获取层次结构中的后处理网格收集器。
创建于 NX1953.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

GetResultCoordinateSystemDefinition()

void NXOpen::CAE::Result::GetResultCoordinateSystemDefinition	(	int	id,
		NXOpen::CAE::Result::CoordinateSystem *	type,
		NXOpen::Point3d *	origin,
		NXOpen::Matrix3x3 *	matrix )

返回结果坐标系的定义
创建于NX8.0.1。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

id	ID
type	返回以下之一：NXOpen::CAE::Result::CoordinateSystemSelectRectangular , NXOpen::CAE::Result::CoordinateSystemSelectCylindrical , NXOpen::CAE::Result::CoordinateSystemSelectSpherical
origin	原点
matrix	矩阵

GetResultCoordinateSystems()

std::vector< int > NXOpen::CAE::Result::GetResultCoordinateSystems

(

)

返回结果中定义的坐标系ID
创建于NX8.0.1。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

IsResultTypeComplex()

bool NXOpen::CAE::Result::IsResultTypeComplex	(	int	loadcaseIndex,
		int	iterationIndex,
		const NXOpen::CAE::Result::Type &	resultType )

查询结果类型是否为复数

返回

创建于NX6.0.3。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX设计仿真"）或 sc_results_viewer（"Simcenter结果查看器"）

参数

loadcaseIndex	工况索引
iterationIndex	迭代索引
resultType	结果类型

NX_DEPRECATED() [1/2]

struct NXOpen::CAE::Result::NX_DEPRECATED ( "Deprecated in NX7.5.1. This structure has been replaced by NXOpen::CAE::DeformationParameters" )

inline

用于指定变形形状完整结果状态的变形参数结构体 此结构体已被 NXOpen::CAE::DeformationParameters 取代

弃用

已在 NX7.5.1 中弃用。此结构体已被 NXOpen::CAE::DeformationParameters 取代

载荷工况编号，从0开始

迭代编号，从0开始

类型

复数类型

相位角

变形比例

绝对比例值

模型百分比比例值

DeformationParameters 结构体的构造函数。

载荷工况编号，从0开始

迭代编号，从0开始

类型

复数类型

相位角

变形比例

绝对比例值

模型百分比比例值

NX_DEPRECATED() [2/2]

struct NXOpen::CAE::Result::NX_DEPRECATED ( "Deprecated in NX7.5.1. This structure has been replaced by NXOpen::CAE::ResultParameters" )

inline

用于指定颜色显示完整结果状态的结果参数结构 此结构已被 NXOpen::CAE::ResultParameters 取代

弃用

在NX7.5.1中已弃用。此结构已被 NXOpen::CAE::ResultParameters 取代

从0开始的工况编号

从0开始的迭代编号

类型

分量

结果截面

截面

铺层编号

层

平均

包含中间节点

坐标系

在局部坐标系中显示梁结果

单元值

复数

相位角

绝对值

比例值

单位

计算梁应力结果

添加梁应力圆角

梁圆角半径

ResultParameters结构体的构造函数。

从0开始的工况编号

从0开始的迭代编号

类型

分量

结果截面

截面

铺层编号

层

平均

包含中间节点

坐标系

在局部坐标系中显示梁结果

单元值

复数

相位角

绝对值

比例值

单位

计算梁应力结果

添加梁应力圆角

梁圆角半径

SetEnvironmentDefinition()

void NXOpen::CAE::Result::SetEnvironmentDefinition

(

NXOpen::CAE::PostEnvironmentsManager::DefinitionType

definition

)

设置结果的环镜定义，推断或用户定义
创建于 NX1847.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

参数

definition

定义

SetEnvironmentType()

void NXOpen::CAE::Result::SetEnvironmentType

(

NXOpen::CAE::PostEnvironmentsManager::PostEnvironment

environmentType

)

设置结果的环镜类型，标准或声学
创建于 NX1847.0.0。

许可要求：nx_masterfem（"有限元建模"）或 nx_design_sim（"NX 设计仿真"）或 sc_results_viewer（"Simcenter 结果查看器"）

参数

environmentType

环镜类型
